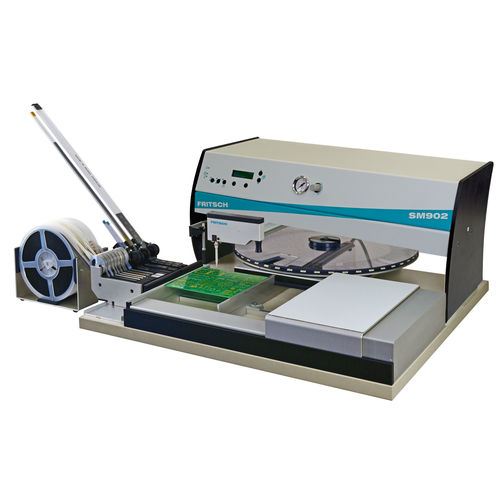

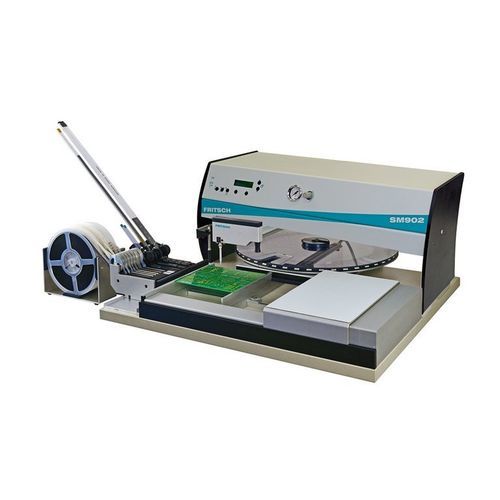

Macchina pick and place per PCB semplice o a doppia facciata SM902

SMTsemiautomatica

Descrizione del prodotto

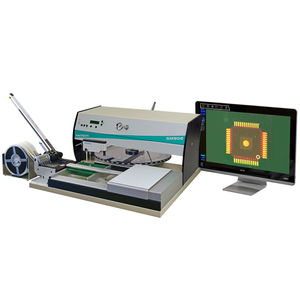

Lo SM902 è un manipolatore semi-automatico per il posizionamento SMD che mostra sul monitor le posizioni di prelievo e deposito e guida l'operatore passo dopo passo. Sistemi di misura integrati garantiscono la verifica del posizionamento, eliminando la necessità di leggere il piano di assemblaggio.

Opzioni e possibilità di aggiornamento
Lo SM902 supporta le stesse opzioni del LM901. Può essere aggiornato progressivamente alle funzionalità SM902pro (display LED, alimentatori automatici, testina di prelievo motorizzata) per incrementare la produttività di assemblaggio.

Specifiche tecniche e confronto
SM902 | SM902pro | SM902proXL
Velocità di posizionamento: 400 - 700 SMD/ora | 500 - 800 SMD/ora | 500 - 800 SMD/ora
Dimensioni: 700 x 680 x 340 mm | 700 x 680 x 340 mm | 900 x 880 x 340 mm
Dimensione max PCB: 550 x 310 mm | 390 x 310 mm | 590 x 510 mm
Area max di posizionamento: 425 x 310 mm | 375 x 235 mm | 575 x 435 mm
Spessore PCB: 0,5 mm fino a ~ 4 mm | 0,5 mm fino a ~ 4 mm | 0,5 mm fino a ~ 4 mm
Componenti: chip 0201 fino a 70 x 70 mm | chip 0201 fino a 40 x 40 mm | chip 0201 fino a 40 x 40 mm

Caratteristiche principali / specifiche tecniche

• Velocità di posizionamento: 400 - 700 SMD/ora
• Dimensioni: 700 x 680 x 340 mm
• Dimensione max PCB: 550 x 310 mm
• Area max di posizionamento: 425 x 310 mm
• Spessore PCB: 0,5 mm fino a ~ 4 mm
• Componenti supportati: chip 0201 fino a 70 x 70 mm
• Sistemi di misura integrati per la verifica del posizionamento
• Visualizzazione su monitor delle posizioni di prelievo e deposito
• Guida operatore passo dopo passo
• Opzioni compatibili con LM901
• Aggiornabile a SM902pro: display LED, alimentatori automatici, testina di prelievo motorizzata
