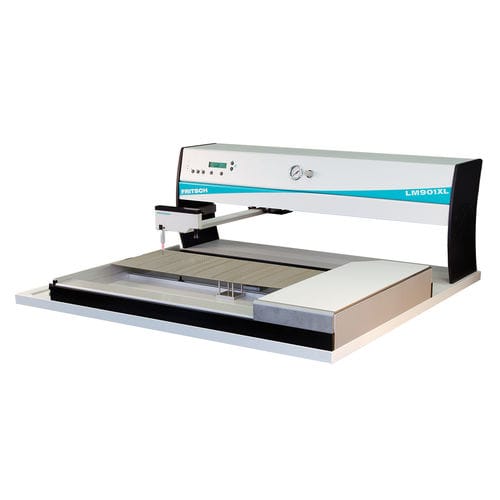

Macchina pick and place manuale LM901XL

per PCB semplice o a doppia facciataSMT

La LM901XL è 200 mm più grande della LM901 sia in direzione X che in direzione Y. Con la sua area di assemblaggio estesa, è possibile lavorare circuiti stampati fino a una dimensione di 750 x 510 mm. Come la LM901, realizza anche l'intero processo di erogazione e posizionamento, dall'applicazione della pasta saldante o dell'adesivo all'assemblaggio di chip, componenti a passo fine e speciali. Il portacircuito universale trattiene in modo sicuro le schede monofaccia e bifaccia utilizzando delle dita elastiche regolabili (vedi foto sopra). I circuiti stampati di grandi dimensioni possono essere gestiti su richiesta. Se avete bisogno di un supporto per circuiti stampati personalizzato, il nostro dipartimento di sviluppo è lieto di realizzare questo compito speciale per voi. L'ineguagliabile sistema di guida della testa di montaggio si traduce in un lavoro quotidiano confortevole e senza fatica. Tutti gli elementi di comando sono disposti in modo logico ed ergonomico, il che assiste l'utente nel miglior modo possibile. Un poggia mani riposizionabile è già incluso nella versione standard delle macchine. La testa di montaggio è dotata di una molla trapezoidale brevettata a forza costante. La tensione della molla è distribuita equamente sulla gamma totale dell'asse Z. L'intera testa di montaggio non richiede manutenzione. Per assemblare prototipi e piccole serie più rapidamente, un distributore può essere montato sulla testa di assemblaggio. Può essere usato per dispensare pasta saldante o colla sul circuito. Il dispositivo di bloccaggio X/Y (fig.) assicura un montaggio preciso. I singoli assi di movimento possono essere bloccati. Una funzione automatica blocca indipendentemente gli assi X e Y quando si abbassano i componenti o quando si posiziona un punto di erogazione. Questo rende particolarmente facile il posizionamento dei Melfs.
