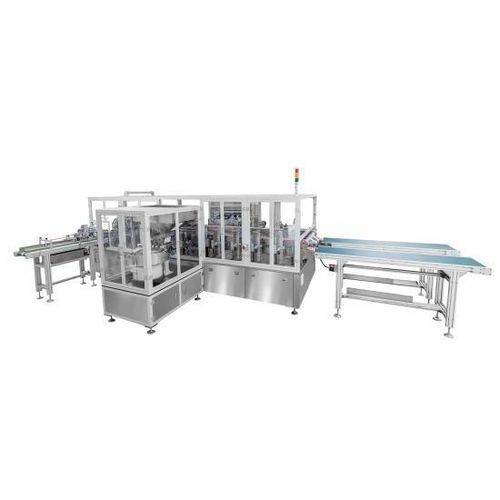

Macchina per la posa e il fissaggio lineare GF-2700XB

interamente automaticaper imballaggiper liquidi

Introduzione del prodotto
Macchina lineare completamente automatica a doppio canale per inserimento di beccucci e saldatura termica di sacchetti. Progettata per il montaggio automatico e la sigillatura termica di beccucci di diversi diametri, lunghezze e modelli. Ampiamente impiegata per il confezionamento di detersivi, bevande, oli alimentari, sacchetti d'acqua pieghevoli per esterni, ecc. Personalizzabile per integrazione a linee di riempimento.

Principio di funzionamento
Il nastro trasportatore porta i sacchetti alla posizione di prelievo. Il meccanismo di presa trasferisce il sacchetto alla piattaforma di posizionamento per un'accurata sistemazione. Il dispositivo di posizionamento riporta il sacchetto sul nastro; dopo la pressione del nastro, il sacchetto viene convogliato alla stazione di taglio dell'angolo, quindi alla stazione di apertura per inserimento del beccuccio (rotazione di 90°), seguito dalla saldatura termica e dal raffreddamento.

Parametri tecnici

• Modello: GF-2700XB
• Marca: GBPI
• Dimensioni: 5800 × 4100 × 1800 mm (L×P×A)
• Tipologie di imballaggio: stand-up pouch, sacchetti a 3 saldature, sacchetti con fondo a soffietto, forme speciali (personalizzabili)
• Materiali: strato interno sacchetto PE / PP; beccuccio: PE, PP
• Gamma dimensioni sacchetto: lunghezza 150–350 mm; larghezza 130–250 mm; lunghezza di saldatura 60–120 mm
• Taglie beccuccio supportate: 8,5 mm (standard), 10 mm, 14 mm, 16 mm, ecc.
• Velocità operativa: 80–90 pz/min (doppio canale); 40–45 pz/min (canale singolo) — dipende da materiale e dimensione
• Precisione di posizionamento: ≤±0,5 mm
• Angolo di saldatura smussato: 45° ±5° (personalizzabile)
• Gruppi di saldatura: 6 (1 preriscaldamento, 4 saldature, 1 raffreddamento)
• Controllo temperatura: 3 gruppi (moduli a 8 canali), precisione ±0,1°C
• Intervallo temperatura riscaldamento: ambiente–300°C
• Alimentazione: 380V / 50Hz, 3 kW
• Fonte d'aria: 0,6–0,8 MPa, 22 L/min
• Peso macchina: 3500 kg

Caratteristiche del prodotto

• Configurazione a doppio canale per maggiore produttività: alimentazione sacchetti, taglio angolare, inserimento beccuccio e saldatura termica completamente automatici.
• Controllo PLC e impostazioni parametriche intelligenti per rapidi cambi formato tra tipi di sacchetto e beccucci.
• Moduli di controllo temperatura e componenti pneumatici importati (SMC, Festo, AirTac) per funzionamento stabile.
• Riscaldamento a più stadi e raffreddamento finale per garantire qualità di sigillatura costante.
• Rilevamento automatico guasti con allarme, arresto, diagnostica e visualizzazione posizione guasto.
• Ingombro ridotto; componenti principali in lega di alluminio e acciaio inossidabile conformi agli standard igienico-alimentari e farmaceutici.

Composizione del sistema

• Layout a doppio canale: sistema di alimentazione sacchetti, sistema di alimentazione beccucci, meccanismo di taglio, sistema di saldatura termica, sistema di raccolta e base di controllo.
• Alimentazione sacchetti: meccanismi di separazione, posizionamento e trasporto per gestione individuale.
• Alimentazione beccucci: piastra vibrante, alimentatore vibrante lineare e caricatore rotante per beccucci con monitoraggio automatico.
• Saldatura termica: più lame di saldatura con controllo temperatura indipendente e regolazione autonoma.
• Raccolta sacchetti: trasporto a velocità costante e disposizione automatica per ispezione.
• Interfaccia utente: visualizza in tempo reale velocità di produzione, conteggio, output, data e temperatura.

Aree di applicazione

• Sacchetti stand-up per detersivi
• Sacchetti stand-up per condimenti
• Sacchetti per bevande
• Sacchetti d'acqua pieghevoli / per esterni
• Sacchetti per oli alimentari
• Sacchetti con beccuccio di forma speciale
