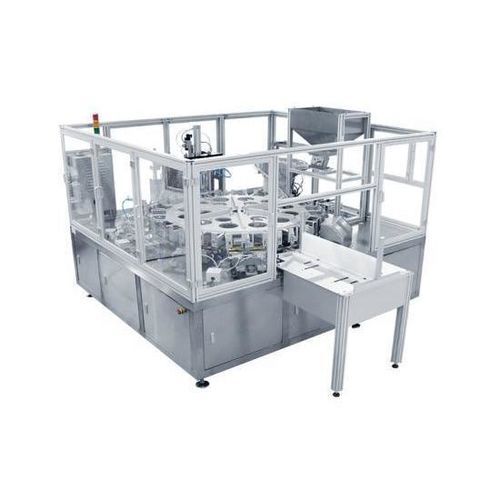

Macchina per la posa e il fissaggio rotativa GF-2200Z

interamente automaticaper macchina di imballaggioper inserto di lavorazione

Panoramica del prodotto
Il GF-2200Z è una macchina automatica per l'inserimento e la sigillatura dei beccucci. I beccucci vengono alimentati tramite tramoggia, vaschetta vibrante e scanalature al supporto beccuccio, ruotano sul piatto girevole fino alla stazione della busta, dove le buste vengono prese, posizionate sul dispositivo del beccuccio e trasferite insieme alla stazione di saldatura termica. Le lame di saldatura anteriore e posteriore eseguono la saldatura; le buste buone vengono spinte nell'area di stoccaggio finito e gli scarti vengono espulsi automaticamente al punto di scarto.

Dati chiave

• Brand: GBPI
• Model: GF-2200Z
• Payment: 100% TT In Advance
• Product Origin: Guangzhou, China
• Shipping Port: Huangpu
• Lead Time: 20–30 days

Specifiche tecniche
Dimensioni complessive: 2400 x 2200 x 2000 mm (L x W x H)
Tipi di imballaggio: Stand-up pouch, sacchetti sigillati su 3 lati, sacchetti con soffietto, sacchetti di forma speciale
Tipi di materiali: Pouch strato interno PE/PP; Tubetti PE/PP
Gamma dimensioni busta: Lunghezza 80–190 mm; Larghezza 70–120 mm
Lunghezza di saldatura: 60–120 mm
Dimensioni cannucce/beccucci: 8,5 mm, 10 mm, 14 mm, 16 mm, ecc.
Velocità di lavoro: 80–90 pz/min
Precisione di posizionamento: ≤0,5 mm
Strumenti di saldatura: 6 gruppi (1 preriscaldamento, 4 saldatura, 1 raffreddamento)
Moduli controllo temperatura: 18 gruppi, precisione ±0,1°C
Range temperatura: 0–300°C
Alimentazione elettrica: 380V/50Hz, 11KW
Aria: 0,6–0,8 MPa, 2000 L/H
Peso macchina: 2100 Kg

Campo di applicazione

• Buste con beccuccio per gelatina
• Buste con beccuccio per latte di soia
• Buste con beccuccio per prodotti per la cura personale
• Buste per puree
• Buste con beccuccio di forma speciale
• Sacche d'idratazione pieghevoli per uso esterno

Sistema avanzato

• Sistema di alimentazione dei beccucci composto da condotti, disco vibrante e rotaie guida; sensori fotoelettrici controllano l'alimentazione.
• Sistema di alimentazione buste con ventose pneumatiche; sistemi di consegna e saldatura con doppia postazione per aumentare l'efficienza.
• Sistema di saldatura termica con grande piatto girevole, lame di saldatura e postazioni di lavoro regolabili; 6 gruppi di lame (1 preriscaldamento, 4 saldatura, 1 raffreddamento).
• Postazioni di lavoro regolabili per diverse misure; lame intercambiabili per vari tipi di beccucci.
• Ogni lama di saldatura ha un regolatore di temperatura indipendente per funzionamento e debug separati.
• Sistema di raccolta composto da tavolo prodotti finiti e tavolo recupero scarti; sensori fotoelettrici e controllo pneumatico per gestione automatica.
• Pannello di controllo touch screen per impostazione parametri e stato in tempo reale (conteggi, tempo, tassi successo/errore).
• Altri componenti: regolatori di temperatura, manometri e pulsanti di emergenza; base modulare per trasporto e assemblaggio.

Caratteristiche del prodotto

• Funzionamento completamente automatico; un operatore può gestire la macchina caricando periodicamente beccucci e buste.
• Struttura a disco riduce l'ingombro.
• Componenti in alluminio e acciaio inox per soddisfare requisiti igienici in alimentare e farmaceutico.
• Operatività stabile con controllo preciso per lunghe produzione continue.
• Moduli di controllo temperatura importati, componenti pneumatici SMC e PLC Omron per prestazioni affidabili.
• Rilevamento automatico guasti con allarme, arresto automatico e visualizzazione del punto di guasto.

Produzione macchina / Campioni di lavoro
Il GF-2200Z è un sistema integrato composto dal modulo di saldatura termica, modulo di alimentazione beccucci, modulo di alimentazione buste, modulo di uscita e controllo centrale montati su un telaio unico. Tutti i sottosistemi sono dotati di sensori e relè per operare in coordinazione e garantire una produzione di confezionamento efficiente e ripetibile.

Specifiche

• Brand: GBPI
• Model: GF-2200Z
• Dimensioni complessive: 2400 x 2200 x 2000 mm
• Tipi di imballaggio: Stand-up pouch, sacchetti 3 lati, sacchetti con soffietto, sacchetti di forma speciale
• Tipi di materiali: Pouch strato interno PE/PP; Tubetti PE/PP
• Gamma dimensioni: Lunghezza 80–190 mm; Larghezza 70–120 mm
• Lunghezza di saldatura: 60–120 mm
• Dimensioni beccucci: 8,5 mm, 10 mm, 14 mm, 16 mm
• Velocità di lavoro: 80–90 pz/min
• Precisione di posizionamento: ≤0,5 mm
• Controllo temperatura: 18 gruppi, precisione ±0,1°C
• Alimentazione: 380V/50Hz, 11KW
• Aria: 0,6–0,8 MPa, 2000 L/H
• Peso: 2100 Kg
• Lead Time: 20–30 days
