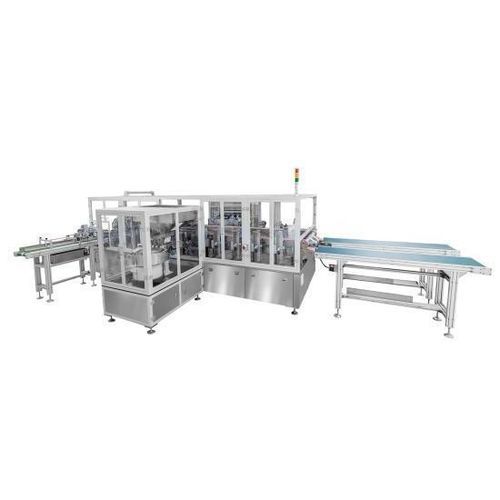

Sigillatrice per sacchetti con beccuccio GF-2700XB

lineareinteramente automaticaper l'industria dell'imballaggio

Introduzione al prodotto
La GF-2700XB è una macchina completamente automatica per la sigillatura tubolare obliqua lineare a doppio canale, progettata per l'inserimento automatico di cannucce/beccucci e la sigillatura obliqua termica di buste con becco e imballaggi flessibili simili. Supporta diversi diametri e lunghezze di tubi e formati di buste, ed è integrabile in linee di riempimento per produzione continua.

Parametri tecnici
Dimensioni complessive: 5800 × 4100 × 1800 mm (L × P × A). Tipi di sigillatura: busta stand-up, busta a 3 lati, busta con soffietto, busta forma speciale (personalizzabile). Materiali: interno busta PE/PP; tubo PE/PP. Dimensione busta: lunghezza 150–350 mm, larghezza 130–250 mm. Lunghezza sigillatura: 60–120 mm. Calibri cannucce/tubi: 8,5 mm (standard), 10 mm, 14 mm, 16 mm, ecc. Velocità di lavoro: 80–90 pz/min (doppio canale); canale singolo 40–45 pz/min. Angolo di sigillatura obliqua: 45° ±5° (altri angoli personalizzabili). Precisione di posizionamento: ≤ ±0,5 mm. Gruppi lame di sigillatura: 6 (1 preriscaldo, 4 sigillatura, 1 raffreddamento). Controllo temperatura: 3 set (modulo 8 canali), precisione ±0,1 °C. Intervallo temperatura: 0–300 °C. Alimentazione elettrica: 380V/50Hz, 13 kW. Aria: 0,6–0,8 MPa, 22 L/min. Peso macchina: 3500 kg.

Caratteristiche del prodotto

• Configurazione a doppio canale per processare simultaneamente su due linee e aumentare la produttività.
• Sequenza completamente automatica: separazione buste, taglio obliquo, alimentazione tubi e sigillatura termica.
• Controllo PLC con parametri configurabili per cambio rapido tra tipi di buste e tubi.
• Moduli di controllo temperatura e componenti pneumatici importati (SMC, Festo, Airtac) per un controllo di processo stabile.
• Fasi di riscaldamento progressive e raffreddamento che garantiscono qualità costante della sigillatura.
• Rilevamento automatico guasti con allarme, arresto e visualizzazione diagnostica.
• Componenti principali in lega di alluminio e acciaio inox conformi agli standard igienici alimentari e farmaceutici.

Composizione del sistema

• Layout a doppio canale comprendente: sistema di alimentazione buste, sistema di alimentazione tubi, meccanismo di taglio, sistema di sigillatura termica, sistema di raccolta buste, sistema di controllo e basamento macchina.
• Alimentazione buste: meccanismi di separazione, posizionamento e movimentazione per trasporto e correzione unitaria delle buste.
• Alimentazione tubi: vasca vibrante, alimentatore vibrante lineare e meccanismo rotante di carico tubi con rilevamento automatico e controllo avvio/arresto.
• Sigillatura termica: preriscaldamento, sigillatura e raffreddamento; cinque lame di sigillatura e una lama di raffreddamento; controllo temperatura indipendente per set; specifiche lame personalizzabili.
• Raccolta buste: nastro a velocità costante con disposizione automatica per ispezione e movimentazione.
• Interfaccia operatore: visualizzazione in tempo reale di velocità di produzione, quantità prodotte, resa per turno, data e temperatura.

Campi di applicazione

• Buste stand-up per detersivi
• Buste stand-up per condimenti
• Buste con beccuccio per succhi e bevande
• Buste pieghevoli per acqua e altri formati di buste con beccuccio

Specifiche tecniche

• Modello: GF-2700XB
• Dimensioni totali: 5800 × 4100 × 1800 mm
• Velocità di lavoro: 80–90 pz/min (doppio canale)
• Gruppi di sigillatura: 6 (1 preriscaldo, 4 sigillatura, 1 raffreddamento)
• Controllo temperatura: 3 set, precisione ±0,1 °C, riscaldamento 0–300 °C
• Potenza: 380V/50Hz, 13 kW
• Aria: 0,6–0,8 MPa, 22 L/min
• Peso: 3500 kg
