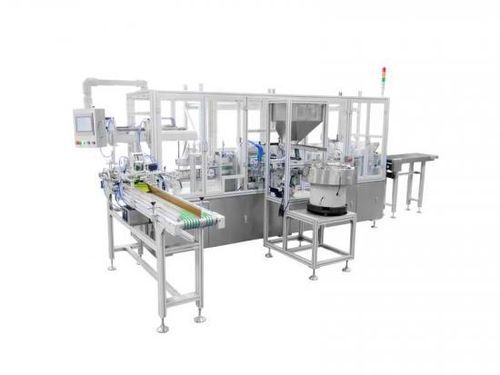

Sigillatrice lineare GF-1700XB

interamente automaticaper inserto di lavorazioneper sacchetti con beccuccio

Introduzione del prodotto
Macchina progettata per l'inserimento automatico dei tubi e la sigillatura termica di sacchetti con beccuccio angolare e altri formati a beccuccio. Gestisce vari diametri di cannucce e formati di sacchetti, ed è personalizzabile per il collegamento in linea a linee di riempimento.

Dettagli del prodotto
Brand: GBPI
Item NO.: GF-1700XB
Pagamento: 100% TT anticipato
Origine del prodotto: Guangzhou China
Porto di spedizione: Huangpu
Tempo di consegna: 20-30 giorni

Parametri tecnici
Dimensioni complessive: 5800mm×2100mm×1800mm (Lunghezza×Larghezza×Altezza)
Tipo di sigillo: Sacchetti stand-up, sacchetti saldati su tre lati, sacchetti a soffietto, sacchetti di forma speciale
Tipi di materiali: Sacchetti: strato interno PE, strato interno PP; Cannucce: PE, PP
Specifiche prodotto: Lunghezza sacchetto: 150–350 mm; Larghezza: 130–250 mm; Lunghezza di saldatura: 60–120 mm (personalizzabile); Dimensione della cannuccia: 8,5 mm (standard), 10 mm, 14 mm, 16 mm, ecc.
Velocità di lavoro: 40–45 pezzi al minuto (dipende dal materiale e dalla dimensione del sacchetto)
Angolo di saldatura smussata: 45° ±5° (altri angoli personalizzabili)
Precisione di posizionamento: ≤ ±0,5 mm
Strumenti di saldatura: 6 set (1 preriscaldamento, 4 saldatura, 1 raffreddamento)
Temperatura di riscaldamento: 0–300 °C
Alimentazione: 380V/50Hz, 9KW
Aria compressa: 0,6–0,8MPa, 12L/min
Peso dell'apparecchiatura: 2200 kg

Campo di applicazione

• Sacchetto a beccuccio per gelatina
• Sacchetto a beccuccio per latte di soia
• Sacchetto a beccuccio per prodotti per la cura personale
• Sacchetto per puree
• Sacchetto con ugello di forma speciale
• Sacchetto pieghevole per idratazione/acqua da esterno

Caratteristiche del prodotto

• Modalità a canale singolo con processi completamente automatici: separazione dei sacchetti, taglio dell'angolo, carico dei tubi e sigillatura termica.
• Controllo PLC e impostazioni intelligenti dei parametri per rapidi cambi tra tipi di sacchetto e specifiche delle cannucce.
• Moduli di controllo della temperatura importati e componenti pneumatici (SMC, Festo, AirTAC) per funzionamento stabile.
• Riscaldamento a fasi con raffreddamento finale per garantire saldature costanti e di qualità.
• Rilevamento automatico dei guasti con allarme, arresto e visualizzazione diagnostica per una rapida risoluzione dei problemi.
• Design compatto e salvaspazio con prestazioni stabili.
• Principali componenti in lega di alluminio e acciaio inox, conformi agli standard igienici GMP per alimenti/farmaci.

Composizione del sistema

• Sistema di alimentazione sacchetti: separazione, posizionamento e meccanismi di movimentazione.
• Sistema di alimentazione tubi: piastra vibrante, alimentazione vibratoria lineare e meccanismo rotante di carico tubi con rilevamento automatico e controllo start/stop.
• Sistema di sigillatura termica: 1 gruppo coltelli preriscaldanti, 4 gruppi coltelli di saldatura, 1 gruppo coltelli di raffreddamento (personalizzabile secondo le specifiche delle cannucce).
• Sistema di raccolta sacchetti: trasporto uniforme, allineamento automatico dei sacchetti e spazio riservato per macchina di codifica data.
• Sistema di controllo: visualizzazione in tempo reale dello stato di funzionamento inclusi conteggio prodotti finiti, data, parametri servomotore, parametri cilindri e tempo di saldatura.

Specifiche tecniche

• Dimensioni complessive: 5800mm × 2100mm × 1800mm (L×W×H)
• Tipo di sigillo: Stand-up, tre lati, con soffietto, forma speciale
• Materiali: Sacchetti (interno PE / interno PP), Cannucce (PE / PP)
• Intervallo dimensioni sacchetto: Lunghezza 150–350 mm; Larghezza 130–250 mm; Lunghezza di saldatura 60–120 mm (personalizzabile)
• Dimensioni cannucce: 8,5 mm (standard), 10 mm, 14 mm, 16 mm, ecc.
• Velocità di lavoro: 40–45 pcs/min (dipendente da materiale e dimensione del sacchetto)
• Angolo di saldatura smussata: 45° ±5°
• Precisione di posizione: ≤ ±0,5 mm
• Strumenti di saldatura: 6 set (1 preriscaldamento, 4 saldatura, 1 raffreddamento)
• Intervallo temperatura di riscaldamento: 0–300 °C
• Alimentazione: 380V/50Hz, 9KW
• Aria richiesta: 0,6–0,8 MPa, 12 L/min
• Peso dell'attrezzatura: 2200 kg
