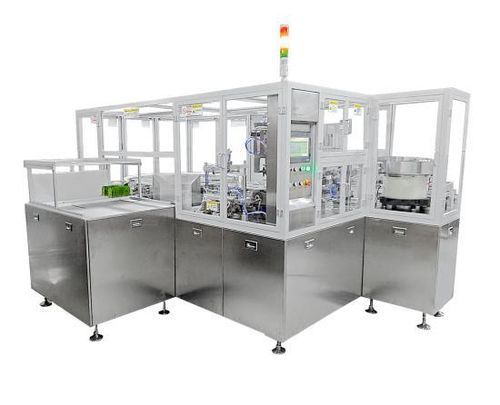

Macchina per la posa e il fissaggio rotativa GF-2500B

interamente automaticaper imballaggiper sacchetti con beccuccio

Introduzione
La macchina di saldatura rotativa completamente automatica a 2 stazioni GBPI GF-2500B è progettata per l'applicazione automatica delle maniche e la sigillatura termica di beccucci e pouch. Supporta diversi diametri di beccuccio e formati di pouch ed è consigliata per pouch stand-up utilizzati in bevande, gel alimentari, condimenti e prodotti per l'igiene quotidiana. Può essere personalizzata per collegamento a linee di riempimento.

Informazioni chiave

• Brand: GBPI
• Item No.: GF-2500B
• Payment: 100% TT In Advance
• Product Origin: Guangzhou China
• Shipping Port: Huangpu
• Lead Time: 20-30 day

Specifiche
Tipo di pouch: pouch stand-up, pouch sigillato su 3 lati, pouch con soffietto, pouch sagomato
Materiali: pouch strato interno PE/PP; beccuccio PE/PP
Dimensioni pouch (saldatura centrale): lunghezza 100–180 mm, larghezza 70–120 mm, lunghezza saldatura 60–120 mm; (saldatura inclinata): lunghezza 135–180 mm, larghezza 70–100 mm, lunghezza saldatura 60–120 mm
Dimensioni beccuccio: 8,5 mm (standard), 10 mm, 14 mm, 16 mm, ecc.
Velocità di lavoro: max 80–90 pz/min
Precisione di posizionamento: ≤±0,5 mm
Zone di saldatura: 6 gruppi (1 preriscaldamento, 4 saldatura, 1 raffreddamento)
Controllo temperatura: 3 gruppi (moduli 8 canali), precisione ±0,1°C
Intervallo di riscaldamento: ambiente ~300°C
Alimentazione: 380V/50Hz, 12KW
Aria: 0,6–0,8 MPa, circa 600 L/min
Dimensioni: 3428 x 2525 x 2241 mm (L x W x H)
Peso macchina: 2400 Kg

Caratteristiche

• Progetto rotativo a due stazioni che consente preriscaldamento, inserimento beccuccio, alimentazione pouch e saldatura termica completamente automatizzati.
• Controllo PLC con interfaccia touch-screen per rapida regolazione dei parametri in base a tipi di pouch e beccucci.
• Moduli di controllo temperatura e componenti pneumatici importati (SMC, Festo, Airtac) per funzionamento stabile.
• Riscaldamento a fasi e fase finale di raffreddamento per assicurare integrità della saldatura.
• Rilevamento automatico guasti, allarmi, arresto e diagnostica per monitoraggio produzione.
• Ingombro compatto; parti principali in lega di alluminio e acciaio inossidabile conformi agli standard di igiene alimentare e farmaceutica (GMP).

Produzione macchina / Campioni di lavoro e descrizione del sistema
Il sistema di saldatura comprende il sistema di alimentazione beccucci, il sistema di alimentazione pouch, l'unità di saldatura termica, il sistema di raccolta pouch e il controllo centrale. L'alimentazione dei beccucci utilizza tramogge, dischi vibranti e guide con sensori fotoelettrici. L'alimentazione dei pouch è per aspirazione pneumatica. La tavola rotante con più postazioni aumenta la produttività. Ogni lama di saldatura ha controllo temperatura indipendente. L'HMI visualizza lo stato in tempo reale (produzione, tempi, percentuali riuscita/fallimento). La base è progettata per facile smontaggio, trasporto e assemblaggio.

Specifiche tecniche

• Tipi di pouch applicabili: stand-up, sigillato su 3 lati, con soffietto, sagomato.
• Dimensioni beccuccio applicabili: 8,5 mm, 10 mm, 14 mm, 16 mm.
• Velocità massima: 80–90 pz/min.
• Precisione di posizionamento: ≤±0,5 mm.
• Zone di riscaldamento: 6 gruppi (1 preriscaldamento, 4 saldatura, 1 raffreddamento).
• Precisione temperatura: ±0,1°C (moduli multicanale).
• Potenza: 380V/50Hz, 12KW.
• Aria richiesta: 0,6–0,8 MPa, circa 600 L/min.
• Dimensioni (L x W x H): 3428 x 2525 x 2241 mm.
• Peso: 2400 Kg.
