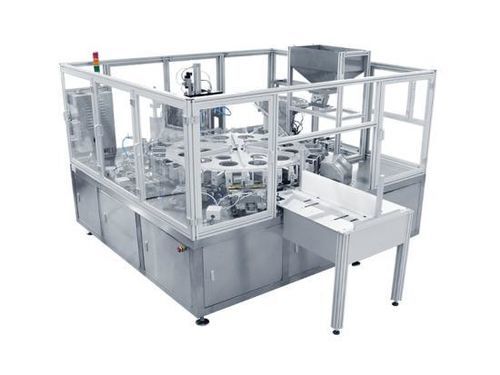

Termosigillatrice in continuo GF-2200Z

automaticaper la chisura di sacchiper l'industria agroalimentare

Introduzione al prodotto
La macchina sigillatrice rotativa a due stazioni completamente automatica è progettata per l'insacchettamento automatico e la saldatura termica di cannucce e sacche con beccuccio. Gestisce vari diametri e lunghezze di cannucce e diversi formati di sacche, ed è adatta per sacche spout per bevande, gel da succhiare, condimenti e prodotti per la cura personale. Può essere personalizzata per integrarsi con linee di riempimento in operazione continua.

Parametri tecnici
Dimensioni complessive: 2900 mm × 2400 mm × 2000 mm (L × P × H)
Tipi di saldatura: Sacco stand-up, sacco sigillato su tre lati, sacco con soffietto, sacco di forma speciale (personalizzabile)
Materiale: Strato interno busta PE/PP; Cannuccia/tubo PE/PP
Intervallo dimensioni prodotto: Lunghezza busta 100–180 mm; Larghezza 70–120 mm; Lunghezza saldatura 60–120 mm
Diametro cannuccia: Standard 8,5 mm (altre dimensioni personalizzabili)
Velocità di lavoro: 80–90 pz/min (dipende da materiale e dimensioni busta)
Precisione di posizionamento: ≤ ±0,5 mm
Gruppi lama di saldatura: 6 (1 preriscaldamento, 4 saldature termiche, 1 raffreddamento)
Controllo temperatura: 2 set (12 canali), precisione ±0,1°C
Intervallo di riscaldamento: Ambiente fino a 300°C
Alimentazione: 380 V/50 Hz, 13 kW
Aria: 0,6–0,8 MPa, 11 L/min
Peso macchina: 2000 kg

Caratteristiche del prodotto

• Layout rotativo a due stazioni che consente la lavorazione completamente automatica inclusi preriscaldamento, separazione sacchi, alimentazione tubi e saldatura termica.
• I prodotti sigillati vengono trasferiti automaticamente a una macchina di transizione per la gestione o il confezionamento a valle.
• Controllo PLC con parametri configurabili per rapidi cambi formato tra diverse specifiche di sacchi e cannucce.
• Equipaggiata con moduli di controllo della temperatura e componenti pneumatici importati (SMC, Festo, Airtac) per funzionamento stabile.
• Riscaldamento graduale seguito da raffreddamento assicura qualità di saldatura affidabile su diversi materiali.
• Rilevamento automatico guasti con allarme, stop e visualizzazione diagnostica per rapido troubleshooting.
• Ingombro compatto e peso ottimizzato per produzione stabile a lungo termine.
• Parti a contatto principali in lega di alluminio e acciaio inossidabile conformi agli standard igienici GMP per alimentare e farmaceutico.

Composizione del sistema

• Struttura a doppia stazione comprensiva di sistema di alimentazione sacchi, sistema di alimentazione tubi, sistema di saldatura termica, scarico sacchi, meccanismo di scarto, nastro di transizione, sistema di controllo e basamento macchina.
• L'unità di alimentazione sacchi include posizionamento, prelievo, meccanismi pick-and-place e di insacchettamento per montare i sacchi sulle cannucce uno alla volta.
• L'alimentazione tubi utilizza una vasca vibrante e una canaletta di trasferimento con rilevamento automatico e controllo start/stop durante l'alimentazione.
• L'unità di saldatura comprende preriscaldamento, saldatura termica e raffreddamento (1 lama di preriscaldamento, 4 lame di saldatura, 1 lama di raffreddamento); le lame possono essere adattate a diverse dimensioni di cannucce.
• Ogni gruppo di lame supporta controllo temperatura indipendente e regolazione separata.
• La raccolta sacchi include meccanismo di scarico e sostituzione automatica dei vassoi quando pieni.
• L'interfaccia operatore visualizza lo stato in tempo reale: velocità di produzione, conteggio prodotti, resa per turno, data e parametri di temperatura.

Campi di applicazione

• Sacche spout per gel
• Sacche spout per bevanda di soia
• Sacche spout per prodotti per la cura personale e cosmetici
• Sacche per puree
• Sacche spout di forma speciale
• Sacche pieghevoli per acqua da esterno

Specifiche tecniche

• Dimensioni complessive: 2900 mm × 2400 mm × 2000 mm (L × P × H)
• Tipi di saldatura: Sacco stand-up, sacco sigillato su tre lati, sacco con soffietto, sacco di forma speciale (personalizzabile)
• Materiale: Strato interno busta PE/PP; Cannuccia/tubo PE/PP
• Intervallo dimensioni busta: Lunghezza 100–180 mm; Larghezza 70–120 mm; Lunghezza saldatura 60–120 mm
• Diametro cannuccia: Standard 8,5 mm (altre dimensioni personalizzabili)
• Velocità di lavoro: 80–90 pz/min (dipendente da materiale e dimensione)
• Precisione di posizionamento: ≤ ±0,5 mm
• Gruppi lame di saldatura: 6 (1 preriscaldamento, 4 saldature, 1 raffreddamento)
• Controllo temperatura: 2 set, 12 canali, precisione ±0,1°C
• Intervallo di riscaldamento: Ambiente fino a 300°C
• Alimentazione: 380 V/50 Hz, 13 kW
• Aria: 0,6–0,8 MPa, 11 L/min
• Peso macchina: 2000 kg
