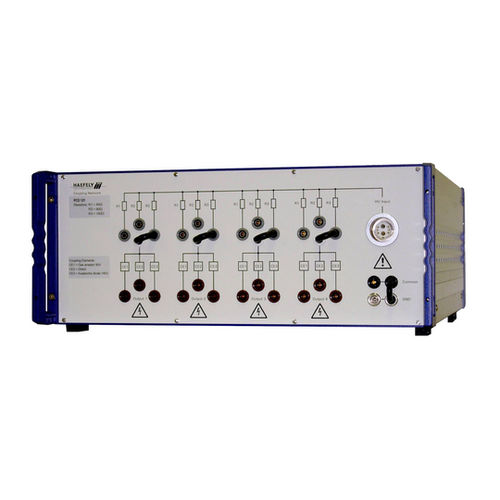

Rete di accoppiamento PCD 122

Il PCD 122 è utilizzato per l'accoppiamento di impulsi da 10/700μs fino a 6,6kV di picco su linee di dati e segnali simmetriche non schermate secondo gli standard IEC/EN e ITU. È possibile testare contemporaneamente fino a 2 coppie / 4 fili. Per ottenere la massima flessibilità, il PCD 122 include solo elementi di accoppiamento. I circuiti di disaccoppiamento, che dipendono dall'EUT da testare, possono essere collocati separatamente nella configurazione di test. Commutazione manuale del percorso di accoppiamento per i test in modalità comune (longitudinale, linea-terra) e in modalità differenziale (modalità trasversale, linea-linea). Gli elementi di accoppiamento predefiniti sono gli scaricatori di gas e i diodi a valanga di breakdown. Gli elementi di accoppiamento possono essere selezionati facilmente. L'uscita di accoppiamento diretto consente al cliente di utilizzare i propri elementi di accoppiamento. impulso 10 / 700 µs Resistenze seriali incluse Possibilità di testare fino a 4 fili Larghezza di banda del segnale fino a > 10 MHz Basso carico capacitivo sulle linee dell'EUT Selezione manuale del percorso di accoppiamento
