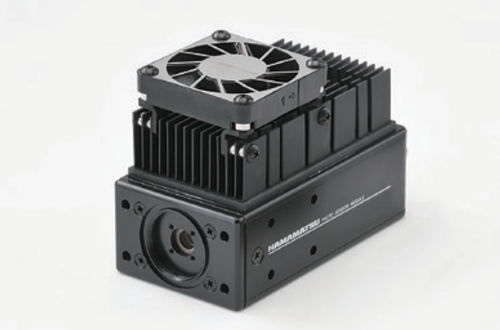

Contatore di fotoni senza monitor H16721-40

ad alta velocità

La serie H16721 è un dispositivo con testina di conteggio dei fotoni contenente un tubo fotomoltiplicatore in contenitore metallico con fotocatodo GaAsP/GaAs e un raffreddatore termoelettrico. Il raffreddatore termoelettrico riduce il rumore termico generato dal fotocatodo e offre un'elevata efficienza quantica, consentendo di effettuare misure con un buon rapporto S/N anche a livelli di luce molto bassi. L'H16721-40 ha un'elevata sensibilità sulla lunghezza d'onda da 300 nm a 740 nm. Il tubo fotomoltiplicatore viene mantenuto a temperatura costante monitorando l'uscita di un termistore installato vicino al tubo fotomoltiplicatore e regolando la corrente al raffreddatore termoelettrico. Specifiche tecniche Forma dell'area del fotocatodo - Rotonda Dimensioni dell'area del fotocatodo - Dia.5 mm Lunghezza d'onda (breve) - 300 nm Lunghezza d'onda (lunga) - 740 nm Lunghezza d'onda (picco) - 610 nm Dimensioni (L x A x P) - 56 mm x 36 mm x 104 mm Tensione di ingresso - Da +4,5 V a +5,5 V Tensione di ingresso massima - +6 V Tensione di ingresso - +6 V Corrente di ingresso max. Corrente di ingresso - 50 mA Sensibilità al conteggio a 400 nm Tip. - 5,3 x 105 s-1・pW-1 Sensibilità di conteggio a 500 nm Tip. - 9,0 x 105 s-1・pW-1 Sensibilità al conteggio a 600 nm Tip. - 10,3 x 105 s-1・pW-1 Sensibilità al conteggio a 700 nm Tip. - 8,5 x 105 s-1・pW-1 Linearità del conteggio - 1,5 x 106 s-1 Conteggio al buio Tip. - 100 s-1 Conteggio buio Max. - 300 s-1 Risoluzione della coppia di impulsi - 70 ns Larghezza dell'impulso di uscita - 30 ns Altezza impulso di uscita Min. - 3 V Altezza impulso di uscita Tip. - 3.6 V Resistenza di carico consigliata - 50 Ω Logica di uscita del segnale - Logica positiva Temperatura ambiente di funzionamento - da +5 ℃ a +35 ℃ Temperatura di stoccaggio - da -20 ℃ a +50 ℃ Peso - 395 g
