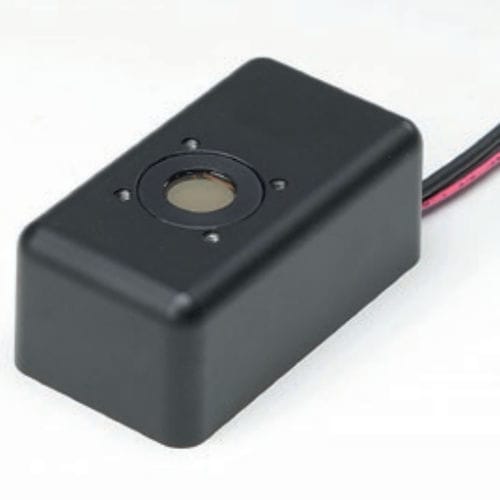

Contatore di fotoni analogico H12386-113

ad alta velocitàpreregolato

La serie H12386 è un dispositivo con testina di conteggio fotoni costituito da un tubo fotomoltiplicatore in contenitore metallico, da un circuito di conteggio fotoni ad alta velocità e da un circuito di alimentazione ad alta tensione. L'alimentazione ad alta tensione per il tubo fotomoltiplicatore e il livello di discriminazione sono preimpostati su valori ottimali, in modo da consentire la misurazione del conteggio dei fotoni semplicemente collegando un'alimentazione a +5 V. La serie H12386 dispone anche di una funzione di rilevamento della luce eccessiva per emettere un segnale quando il conteggio in uscita cade a causa della luce incidente eccessiva. Grazie a questo segnale, i dati di misura possono essere giudicati normali o meno. Specifiche tecniche - Forma dell'area del fotocatodo: rotonda - Dimensione dell'area del fotocatodo: Dia.8 mm - Lunghezza d'onda (breve) : 185 nm - Lunghezza d'onda (lunga) : 700 nm - Lunghezza d'onda (picco) : 400 nm - Dimensioni (L x A x P) : 30.0 mm x 22,0 mm x 54,0 mm - Tensione di ingresso: da +4,75 V a +5,25 V - Tensione di ingresso max. Tensione di ingresso: 6 V - Corrente di ingresso max. Corrente di ingresso: 40 mA - Sensibilità di conteggio a 200 nm Tipo: 9,7 x 104 s-1・pW-1 - Sensibilità di conteggio a 300 nm Tipo: 3,7 x 105 s-1・pW-1 - Sensibilità di conteggio a 400 nm Tipo: 4,9 x 105 s-1・pW-1 - Sensibilità di conteggio a 500 nm Tipo: 3,7 x 105 s-1・pW-1 - Sensibilità di conteggio a 600 nm Tipo: 1,1 x 105 s-1・pW-1 - Sensibilità di conteggio a 700 nm Tip. : 7,7 x 103 s-1・pW-1 - Linearità del conteggio: 5,0 x 106 s-1 - Conteggio buio Tip. : 50 s-1 - Conteggio buio massimo: 100 s-1 - Risoluzione della coppia di impulsi: 20 ns - Larghezza dell'impulso di uscita: 10 ns - Altezza impulso di uscita Min. : 2 V - Altezza impulso di uscita Tip. : 2,2 V - Resistenza di carico consigliata: 50 Ω - Logica di uscita del segnale: logica positiva - Temperatura ambiente di funzionamento: da +5 ℃ a +40 ℃ - Temperatura di stoccaggio: da -20 ℃ a +50 ℃ - Peso: 61 g
