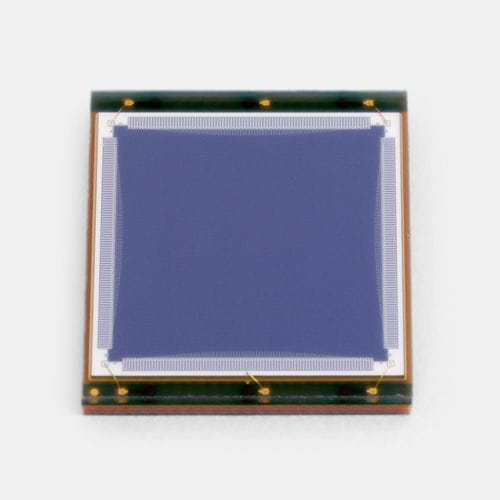

Fotorilevatore ad infrarossi vicini S15535

industrialerapido

Panoramica
Il S15535 è un rivelatore di posizione bidimensionale (PSD) in montaggio superficiale progettato per il rilevamento di posizione ad alta precisione in assemblaggi compatti. Offre un'eccellente rilevabilità della posizione in un package più compatto rispetto ai modelli tradizionali ed è compatibile con il reflow senza piombo.

Caratteristiche principali

• Package per montaggio superficiale (12.8 × 11.6 × 1.5 mm)
• Area fotosensibile: 9 × 9 mm
• Lunghezza d'onda di sensibilità di picco: 980 nm (typ.)
• Fotosensibilità: 0.6 A/W (typ.)
• Risposta spettrale: 380–1100 nm
• Bassa corrente di buio e tempo di salita rapido per misure precise
• Compatibile con reflow senza piombo

Applicazioni tipiche

• Monitoraggio della posizione del fascio laser
• Allineamento e tracciamento ottico
• Visione industriale e robotica
• Rilevamento della posizione in ambito industriale

Documentazione
Datasheet disponibile (488 KB, PDF).

Specifiche tecniche

• Area fotosensibile: 9 × 9 mm
• Package: vetro epossidico
• Dimensioni del package: 12.8 × 11.6 × 1.5 mm
• Lunghezza d'onda di sensibilità di picco (typ.): 980 nm
• Fotosensibilità (typ.): 0.6 A/W
• Gamma di risposta spettrale: 380 a 1100 nm
• Corrente di buio (max.): 50 nA
• Tempo di salita (typ.): 2 μs
• Capacitanza terminale (typ.): 350 pF
• Resistenza interelettrodo (typ.): 7 kΩ
• Condizione di misura: Typ. Ta = 25 ℃, salvo diversa indicazione
