Fotodiodo a quadranti S16803

UVsegmentatoPIN

Panoramica

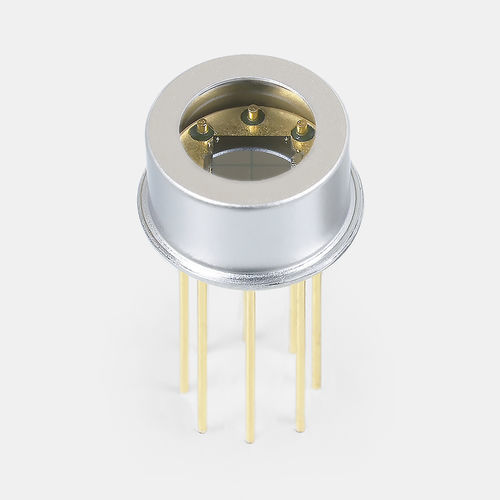

Il S16803 è un fotodiodo PIN in silicio (Si) a quadrante con area fotosensibile a 4 segmenti disposti in una matrice 2D. Progettato per il rilevamento di posizione, l'allineamento dell'asse ottico del laser e il monitoraggio affidabile dell'irradiazione ultravioletta (UV).

Caratteristiche

• Elemento a quadrante (2 × 2) 4 segmenti
• Elevata sensibilità nella regione UV
• Progettato per il monitoraggio affidabile della luce UV
• Senza resina che possa causare outgassing

Specifiche

• Numero di elementi: 4 segmenti
• Package: Metallo
• Categoria package: TO‑5
• Raffreddamento: Non raffreddato
• Intervallo di risposta spettrale: 190–1000 nm
• Lunghezza d'onda di sensibilità massima (typ.): 780 nm
• Fotosensibilità (typ.): 0,125 A/W (condizione di misura: λ = 200 nm)
• Corrente di buio (max.): 500 pA (V_R = 10 V)
• Frequenza di taglio (typ.): 90 MHz (λ = 405 nm, V_R = 10 V)
• Capacitanza terminale (typ.): 10 pF (V_R = 10 V, f = 1 MHz)
• Condizione di misura: Typ. Ta = 25 °C, salvo diversa indicazione; valori per elemento

Caratteristiche tecniche

• Formato elemento: Quadrante 2 × 2
• Materiale package: Metallo (TO‑5)
• Utilizzi previsti: Rilevamento di posizione, allineamento laser, monitoraggio UV
• Condizioni operative tipiche e riferimenti di misura indicate sopra
