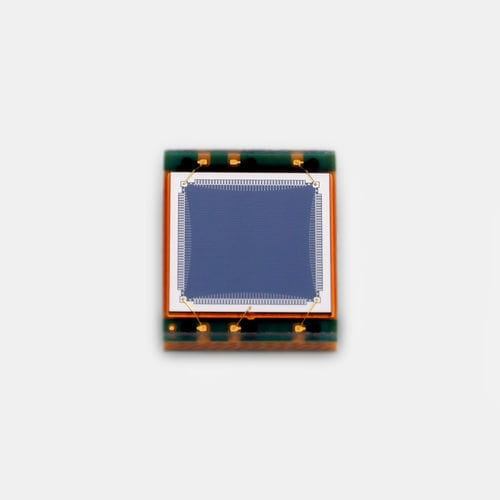

Fotorilevatore ad infrarossi vicini S15534

NIRindustrialerapido

Panoramica
Il S15534 è un rilevatore di posizione bidimensionale (PSD) per montaggio superficiale in configurazione COB, progettato per il rilevamento preciso della posizione in assemblaggi compatti. È più piccolo rispetto al modello convenzionale S5990-01 e mantiene un'eccellente capacità di rilevamento della posizione, adatta ad applicazioni industriali e di allineamento ottico.

Caratteristiche principali

• Tipo COB
• Eccellente rilevabilità della posizione
• Package compatto: 7.21 × 5.96 × 1.5t mm
• Compatibile con reflow senza piombo

Specifiche (tabella)
Area fotosensibile: 4 × 4 mm
Package: vetro epossidico
Lunghezza d'onda di picco di sensibilità (typ.): 980 nm
Fotosensibilità (typ.): 0,6 A/W
Categoria package: montaggio superficiale
Intervallo di risposta spettrale: 380 a 1100 nm
Corrente di buio (max.): 10 nA
Tempo di salita (typ.): 1 μs
Capacità terminale (typ.): 70 pF
Resistenza interelettrodo (typ.): 7 kΩ
Condizione di misura: Typ. Ta=25 ℃, salvo diversa indicazione

Informazioni aggiuntive
Il datasheet è disponibile per questo prodotto. Nella documentazione sono presenti guide di selezione e note tecniche relative ai PSD e alle precauzioni per il montaggio superficiale per agevolare l'integrazione.

Specifiche tecniche

• Area fotosensibile: 4 × 4 mm
• Package: vetro epossidico
• Lunghezza d'onda di picco di sensibilità (typ.): 980 nm
• Fotosensibilità (typ.): 0,6 A/W
• Categoria package: montaggio superficiale
• Intervallo di risposta spettrale: 380 a 1100 nm
• Corrente di buio (max.): 10 nA
• Tempo di salita (typ.): 1 μs
• Capacità terminale (typ.): 70 pF
• Resistenza interelettrodo (typ.): 7 kΩ
• Condizione di misura: Typ. Ta=25 ℃
