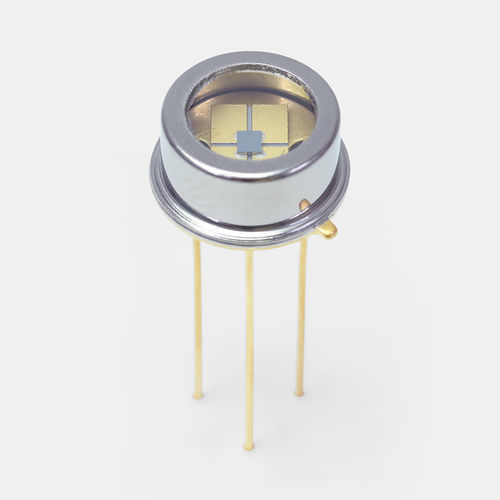

Rilevatore fotovoltaico a infrarossi P17442-011MS

InAsSb

Panoramica
Il P17442-011MS è un rivelatore fotovoltaico infrarosso InAsSb ottimizzato per sensibilità fino alla banda spettrale di 5 µm. L'elevata sensibilità è ottenuta tramite crescita cristallina e processi specializzati e una struttura retroilluminata che migliora il coefficiente di sensibilità in funzione della temperatura rispetto ai tipi front-illuminati. L'area fotosensibile è ingrandita rispetto alle serie P16112/P16612 per aumentare il segnale in uscita. Il prodotto è conforme RoHS (senza piombo, mercurio o cadmio).

Posizionamento chiave
Rivelatore IR ad elemento singolo ad alta sensibilità e alta velocità (fino a 5 µm). Area fotosensibile maggiorata per un segnale di uscita superiore rispetto alle serie precedenti.

Caratteristiche

• Elevata sensibilità nella banda IR a media lunghezza d'onda
• Risposta rapida adatta per rilevazioni ad alta velocità
• Conforme RoHS (senza piombo, mercurio, cadmio)

Note importanti sul prodotto

• Struttura retroilluminata che migliora il coefficiente di sensibilità in funzione della temperatura.
• Area fotosensibile ingrandita vs. serie P16112/P16612 per un segnale in uscita maggiore.
• Costruzione ecocompatibile: senza piombo, mercurio o cadmio.

Punti spettrali / prestazioni

• Lunghezza d'onda di massima sensibilità tipica: 4.1 µm
• Lunghezza d'onda di taglio tipica: 5.3 µm

Specifiche tecniche

• Numero di elementi: 1
• Area fotosensibile: 1 × 1 mm
• Package: Metallo
• Categoria package: TO-5
• Raffreddamento: Non raffreddato
• Lunghezza d'onda di massima sensibilità (tip.): 4.1 µm
• Lunghezza d'onda di taglio (tip.): 5.3 µm
• Fotosensibilità (tip.): 65 mA/W
• Detectivity D* (tip.): 1.0 × 10^9 cm·Hz^1/2/W
• Potenza equivalente di rumore (tip.): 1.0 × 10^-10 W/Hz^1/2
• Tempo di salita (tip.): 15 ns
• Capacitanza terminale (tip.): 100 pF
• Condizione di misura: Ta = 25 °C, Detectivity D*: λ = λp, fc = 1200 Hz, Δf = 1 Hz
