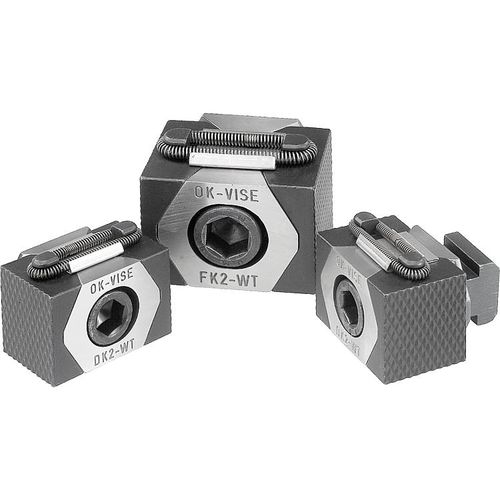

Morsetto a cuneo in acciaio K0042 series

Materiale: Corpo base e segmenti di bloccaggio in acciaio per utensili. Versione: Corpo base temprato. Segmenti di bloccaggio in acciaio temprati (49-51 HRC) e bruniti. Superfici del cuneo rettificate. Nota: Grazie alla loro struttura compatta, i morsetti a V doppi sono particolarmente adatti per il serraggio multiplo orizzontale e verticale. Le superfici del cuneo temprate e rettificate consentono di raggiungere forze di serraggio notevoli. A scelta, è possibile fissare i morsetti a V corrispondenti in un foro modulare o in una cava a T. Se si avvita la vite a testa cilindrica DIN 912, i due segmenti di bloccaggio si spostano verso l'esterno e spingono i pezzi da lavorare contro una battuta fissa. Grazie al doppio cuneo, con questo modello si crea il cosiddetto "effetto discendente". Percorso di spostamento per n. d'ordine: K0042.12 = ±1,0 mm K0042.16 = ±1,5 mm Nota disegno: D) Vite a testa cilindrica DIN 912 1) Morsetto a V 2) Pezzo da lavorare 3) Battuta fissa
