Panoramica

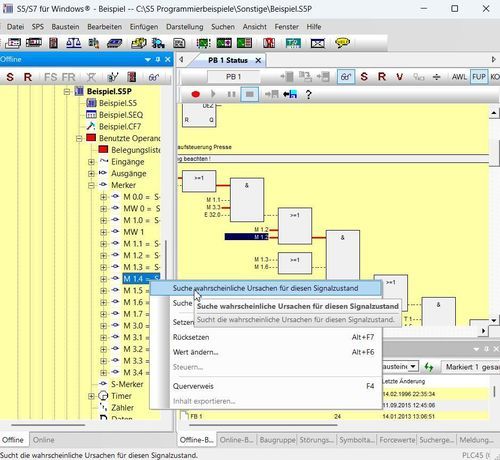

Strumento di programmazione per PLC S5. S5 for Windows® fornisce gli strumenti per creare, modificare, testare e documentare programmi STEP5 per SIMATIC S5. Le rappresentazioni supportate includono Function Block Diagram (FBD), Ladder Diagram (LAD) e Statement List (STL). I programmi STEP5 esistenti possono essere modificati direttamente senza import/export. Il pacchetto è compatibile con le unità di programmazione originali Siemens e integra le funzioni S5 Doctor per la diagnostica automatica.

Novità della Versione 7

• Statusrecorder
• LogView
• Assistenza intelligente all'immissione
• Online verso SIMATIC S5 tramite SINEC L2
• Online verso SIMATIC S5 tramite H1
• Chiamata dei pacchetti STEP5 COM sulle versioni Windows supportate

Sistemi operativi supportati per i pacchetti STEP5 COM

• Windows XP (32/64 Bit)
• Windows Vista (32/64 Bit)
• Windows 7 (32/64 Bit)
• Windows 8 (32/64 Bit)
• Windows 10 (32/64 Bit)
• Windows 11 (64 Bit)

Funzionalità
S5 for Windows® include il Statusrecorder che registra lo stato dei blocchi con timestamp e consente di passare tra STL, CSF e LAD per analisi fotogramma per fotogramma. Una funzione Oscilloscope integrata permette il monitoraggio e l'analisi dei processi dinamici; segnali I/O e variabili locali possono essere controllati con una sonda virtuale. I dati di segnale registrati possono essere salvati per analisi o archiviazione successiva. È disponibile un editor di tabelle simboliche con ricerca & sostituisci, ricollegamento e controllo della sintassi. Un editor a segmenti multipli supporta la creazione di statement list, function block diagram e ladder diagram per funzioni complesse. Riferimenti incrociati e file di simboli sono visualizzati con indirizzi corretti e possono essere modificati simultaneamente. Le statement list possono essere convertite in FBD o LAD quando applicabile. La funzione di stato CPU fornisce informazioni su interrupt stack, block stack e dati di sistema. Il software supporta l'invocazione dei pacchetti STEP5 COM e la comunicazione con PLC tramite adattatore USB (funzionalità USB-PLC supportata su versioni Windows meno recenti come indicato).

G5 for Windows® (incluso)
G5 for Windows® (Programmazione di sequenze a passi) è incluso e offre uno strumento grafico per programmare sequenze step all'interno di un programma STEP5. Supporta sequenze lineari, diramazioni alternative, diramazioni simultanee (fino a 8 rami paralleli) e salti. I passi e le transizioni sono visualizzati graficamente e possono essere modificati simultaneamente in LAD, CSF o STL. Compatibile con SIEMENS GRAPH5 / GRAPH5/II; richiede i blocchi standard SIEMENS Function e Step (FB70/71 - SB0, FB72 - SB2, FB73 - SB3).

Note aggiuntive
I programmi S5 esistenti possono essere modificati direttamente senza import/export. Appunti di Windows utilizzabili per operazioni su programma o configurazione. I dati diagnostici e registrati possono essere archiviati o esportati per analisi successive.

Specifiche tecniche

• Prodotto n.: 10018
• Nome prodotto: S5 for Windows® Version 7
• Produttore: IBHsoftec GmbH
• Prezzo (escl. IVA): 790,00 EUR
• Rappresentazioni supportate: Function Block Diagram (FBD), Ladder Diagram (LAD), Statement List (STL)
• Caratteristiche principali: Statusrecorder, LogView, Assistenza intelligente all'immissione, Funzione oscilloscopio, Diagnostica S5 Doctor, Supporto STEP5 COM, Editor multi-segmento, Editor tabelle simboliche, ricerca & sostituisci, controllo sintassi
• G5 for Windows®: Programmazione grafica di sequenze inclusa (compatibile SIEMENS GRAPH5 / GRAPH5/II; richiede blocchi standard SIEMENS Function e Step)
• Comunicazione online: Accesso a SIMATIC S5 via SINEC L2 e via H1
• Comunicazione PLC via adattatore USB: supportata (alcune funzioni USB-COM solo su versioni Windows più datate come Windows 2000 e Windows XP 32 Bit)
• Sistemi operativi supportati: Windows XP (32/64 Bit), Windows Vista (32/64 Bit), Windows 7 (32/64 Bit), Windows 8 (32/64 Bit), Windows 10 (32/64 Bit), Windows 11 (64 Bit)
• Registrazione dati: registrazione segnali, salvataggio per archiviazione e analisi successiva
• Strumenti di editing: riferimenti incrociati, modifica simultanea dei file di simboli, assegnazione indirizzi con controllo sintassi, supporto appunti Windows
