Descrizione

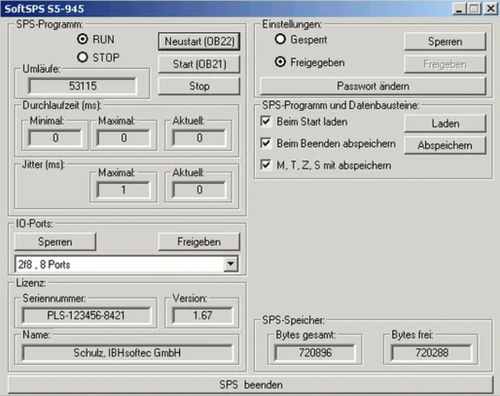

Il SoftPLC S5-943 / S5-945 è un PLC software in tempo reale che esegue programmi S5 come un PLC hardware, consentendo la visualizzazione dello stato in tempo reale e l'uso diretto degli strumenti di programmazione S5 (S5 for Windows® e STEP5). Le connessioni online sono possibili tramite seriale, Ethernet o localmente sullo stesso PC; i programmi S5 possono essere trasferiti al SoftPLC.

I/O e sistemi bus
Il SoftPLC supporta schede multi-I/O standard e varie schede di interfaccia intelligenti per i bus industriali più diffusi. Sono disponibili driver opzionali per INTERBUS, PROFIBUS DP, CAN, ASi e DeviceNet, consentendo il controllo diretto di I/O distribuite e dispositivi di campo.

CPU ed esecuzione
Il PLC software condivide il tempo CPU del PC con altre applicazioni; l'allocazione CPU è configurabile (es. 50% PLC / 50% altre applicazioni). Su sistemi multiprocessore è possibile assegnare una CPU dedicata al SoftPLC. Il tempo di ciclo dipende dal tempo di esecuzione di OB1: un OB1 più breve aumenta la frequenza dei cicli.

Schede coprocesso
Sono disponibili schede coprocesso opzionali che eseguono il SoftPLC indipendentemente dall'hardware del PC. Queste schede si inseriscono nella scheda madre, possono avere alimentazione propria e interfacce bus integrate, incrementando l'indipendenza dai guasti del PC.

Monitoraggio, operazione e controllo
Monitoraggio, operazione e controllo possono essere eseguiti da un unico PC. Integrare il SoftPLC in un PC elimina la necessità di un PLC hardware e di un processore di comunicazione separato quando il PC viene usato per acquisizione dati, visualizzazione o programmazione.

Integrazione con applicazioni Windows
La comunicazione con applicazioni Windows è supportata tramite IBH OPC Server e interfaccia DLL. L'IBH OPC Server fornisce accesso via Ethernet e locale ai SoftPLC S5 e S7. Una DLL permette il trasferimento rapido dei dati con applicazioni Windows di terze parti; sono forniti esempi e molti fornitori di software di visualizzazione dispongono di driver dedicati.

Funzione watchdog
Le schede di controllo bus moderne includono funzioni watchdog integrate per garantire che ingressi e uscite siano gestiti come da CPU PLC hardware in caso di guasto del PC. Se il PC si blocca, le uscite del bus vengono riportate in stato sicuro.

Scalabilità e versioni
Esistono due versioni compatibili S5: S5-943 con 48 kB di memoria programma e S5-945 con 720 kB. Entrambe includono un algoritmo PID integrato che utilizza operazioni in virgola mobile; l'interfaccia PID è compatibile con le CPU Siemens.

Comunicazioni e protocolli
È necessaria una scheda di interfaccia per collegare il PC che esegue il SoftPLC con il mondo esterno. Le piccole applicazioni possono utilizzare schede multi-I/O standard accessibili direttamente dal SoftPLC. Istruzioni speciali (DO RS 10 fino a DO RS 31) consentono l'accesso alle porte I/O nel segmento inferiore di 64k. La connettività di rete con schede Ethernet standard supporta TCP/IP, permettendo diagnostica remota via Internet o scambio continuo di dati tramite Intranet. L'implementazione S5 integra inoltre ModbusTCP e funzionalità CP.

Piattaforme e requisiti di sistema
La versione S5 del SoftPLC può essere installata sui moderni sistemi operativi Windows; è disponibile una variante Windows CE per OEM.

Specifiche tecniche

• Codice prodotto: 1206 (SKU)
• Modello: SoftPLC S5-945
• Prezzo (escl. IVA): 599,00 EUR
• Memoria programma: S5-943 = 48 kB, S5-945 = 720 kB
• Algoritmo PID integrato con operazioni in virgola mobile; interfaccia PID compatibile Siemens
• Strumenti di programmazione supportati: S5 for Windows®, STEP5
• Connessioni online: seriale, Ethernet, locale (stesso PC)
• Sistemi bus / driver supportati (opzionali): INTERBUS, PROFIBUS DP, CAN, ASi, DeviceNet
• Supporta schede multi-I/O standard e schede di interfaccia bus intelligenti
• Istruzioni speciali per accesso porte I/O: DO RS 10 fino a DO RS 31
• Protocolli di rete: TCP/IP, ModbusTCP, CP
• Opzioni di integrazione: IBH OPC Server e interfaccia DLL per applicazioni Windows
• Funzione watchdog tramite schede di controllo bus moderne per resettare le uscite in caso di guasto PC
• Supporto di installazione su Windows moderni; versione Windows CE disponibile per OEM
• Supporto schede coprocesso per esecuzione indipendente del SoftPLC
