Software di simulazione Update S5+S7di visualizzazionedi programmazionedi supervisione
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Funzione
- di supervisione, di analisi, di programmazione, di visualizzazione, di simulazione, configurazione, di creazione, di ispezione, di editoria, di configurazione e diagnostica, diagnostico, di parametrizzazione, di assistenza alla riparazione
- Applicazioni
- di PLC, per automa S5, per protocolli PROFIBUS e SINEC-L1
- Tipo
- automatizzato, off-line
- Sistema operativo
- Windows, 32/64-bit Windows system, nativo Windows
- Hosting / cloud
- in linea
- Altre caratteristiche
- PROFIBUS
Descrizione
Panoramica
Aggiornamento S5+S7 for Windows® da V1...V5 a V7. L'aggiornamento da V6 a V7 è disponibile per download gratuito.
Novità della versione 7
Concetto del prodotto
La versione combinata di S5 for Windows® e S7 for Windows® unisce le funzionalità di entrambi gli strumenti in un'unica applicazione, consentendo programmazione, simulazione e diagnostica per PLC SIMATIC S5 e S7.
Programmazione S5
S5 for Windows® fornisce strumenti per creare, modificare, testare e documentare programmi STEP5 per controller SIMATIC S5. Presentazioni supportate: Function Block Diagram (FBD), Ladder Diagram (LAD) e Statement List (STL). I programmi S5 esistenti possono essere modificati direttamente senza import/export. S5 for Windows® è compatibile con l'unità di programmazione Siemens originale e integra le funzioni S5 Doctor per il troubleshooting automatico.
Editor e gestione dei programmi
È integrato un editor di tabelle simboliche con ricerca/sostituzione e funzioni di ricollegamento. Il controllo della sintassi e un editor multi-segmento facilitano la creazione di STL, FBD e LAD per funzioni complesse. Riferimenti incrociati e file di simboli mostrano indirizzi corretti e possono essere modificati in loco. Sono presenti assegnazione indirizzi con controllo sintattico, supporto appunti e conversione tra STL, FBD e LAD per una gestione efficiente dei programmi.
Statusrecorder
Lo Statusrecorder registra lo stato dei blocchi nel tempo per analisi fotogramma per fotogramma. Gli stati registrati includono timestamp e consentono di passare tra le presentazioni STL, CSF e LAD per analisi successive.
Oscilloscopio
La funzione Oscilloscope potenzia le capacità diagnostiche monitorando i processi dinamici in un'interfaccia in stile oscilloscopio. Una sonda di test virtuale consente di monitorare segnali I/O e lo stato di variabili locali in posizioni definire del programma. Le registrazioni possono essere interrotte per indagini temporali approfondite e salvate per ispezione o archiviazione.
G5 / Programmazione di sequenze di passi
G5 for Windows® (ora incluso in S5 for Windows®) è uno strumento per la programmazione grafica di sequenze di passi nei programmi STEP5. Supporta sequenze lineari, deviazioni alternative, ramificazioni simultanee e salti. Include assegnazioni temporali e watchdog. L'editor grafico è compatibile con SIEMENS GRAPH5 e GRAPH5/II e utilizza i blocchi funzione e passo standard Siemens.
Programmazione S7
S7 for Windows® consente la programmazione efficiente delle serie SIMATIC S7-300 e S7-400. L'intero set di istruzioni S7 è implementato in STL, SFC e LAD. Sono implementate tutte le funzioni online; sono supportate liste blocchi, tabelle simboliche e presentazione dei parametri di modulo.
Simulazione e diagnostica S7

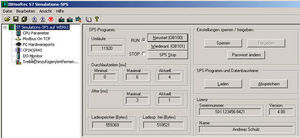

La versione 7 include S7-Simulation e BlockDiff per il confronto dei blocchi. Le funzioni S7 Doctor forniscono troubleshooting automatizzato e riportano la causa dell'arresto in testo chiaro senza adattamenti speciali del programma.
Configurazione hardware e catalogo
La configurazione hardware permette la parametrizzazione dei moduli, l'assegnazione degli indirizzi e la configurazione PROFIBUS. Dialoghi di modulo, evidenziazione delle modifiche, supporto GSD e catalogo hardware estendibile (con componenti PROFIBUS compatibili di terze parti) sono inclusi. Creazione/modifica offline e lettura/modifica delle configurazioni da un PLC sono possibili. Le funzioni di diagnostica dei moduli sono integrate. Gli aggiornamenti del catalogo sono disponibili via internet.
Note su aggiornamento e licenza
ATTENZIONE: Fornire due numeri di serie validi (S5W-xxxxxx-xxxx e S7W-xxxxxx-xxxx) nell'area messaggi al checkout per ogni aggiornamento. Un numero di serie può essere aggiornato una sola volta. L'aggiornamento da V6 a V7 è gratuito.
Specifiche tecniche
Aggiornamento S5+S7 for Windows® da V1...V5 a V7. L'aggiornamento da V6 a V7 è disponibile per download gratuito.
Novità della versione 7
- Statusrecorder
- LogView
- Assistenza intelligente all'immissione
- Accesso online a SIMATIC S5 tramite SINEC L2
- Accesso online a SIMATIC S5 tramite H1
- Chiamata dei pacchetti STEP5 COM su Windows XP/Vista/7/8/10/11 (32/64 bit ove applicabile)
Concetto del prodotto
La versione combinata di S5 for Windows® e S7 for Windows® unisce le funzionalità di entrambi gli strumenti in un'unica applicazione, consentendo programmazione, simulazione e diagnostica per PLC SIMATIC S5 e S7.
Programmazione S5
S5 for Windows® fornisce strumenti per creare, modificare, testare e documentare programmi STEP5 per controller SIMATIC S5. Presentazioni supportate: Function Block Diagram (FBD), Ladder Diagram (LAD) e Statement List (STL). I programmi S5 esistenti possono essere modificati direttamente senza import/export. S5 for Windows® è compatibile con l'unità di programmazione Siemens originale e integra le funzioni S5 Doctor per il troubleshooting automatico.
Editor e gestione dei programmi
È integrato un editor di tabelle simboliche con ricerca/sostituzione e funzioni di ricollegamento. Il controllo della sintassi e un editor multi-segmento facilitano la creazione di STL, FBD e LAD per funzioni complesse. Riferimenti incrociati e file di simboli mostrano indirizzi corretti e possono essere modificati in loco. Sono presenti assegnazione indirizzi con controllo sintattico, supporto appunti e conversione tra STL, FBD e LAD per una gestione efficiente dei programmi.
Statusrecorder
Lo Statusrecorder registra lo stato dei blocchi nel tempo per analisi fotogramma per fotogramma. Gli stati registrati includono timestamp e consentono di passare tra le presentazioni STL, CSF e LAD per analisi successive.
Oscilloscopio
La funzione Oscilloscope potenzia le capacità diagnostiche monitorando i processi dinamici in un'interfaccia in stile oscilloscopio. Una sonda di test virtuale consente di monitorare segnali I/O e lo stato di variabili locali in posizioni definire del programma. Le registrazioni possono essere interrotte per indagini temporali approfondite e salvate per ispezione o archiviazione.
G5 / Programmazione di sequenze di passi
G5 for Windows® (ora incluso in S5 for Windows®) è uno strumento per la programmazione grafica di sequenze di passi nei programmi STEP5. Supporta sequenze lineari, deviazioni alternative, ramificazioni simultanee e salti. Include assegnazioni temporali e watchdog. L'editor grafico è compatibile con SIEMENS GRAPH5 e GRAPH5/II e utilizza i blocchi funzione e passo standard Siemens.
Programmazione S7
S7 for Windows® consente la programmazione efficiente delle serie SIMATIC S7-300 e S7-400. L'intero set di istruzioni S7 è implementato in STL, SFC e LAD. Sono implementate tutte le funzioni online; sono supportate liste blocchi, tabelle simboliche e presentazione dei parametri di modulo.
Simulazione e diagnostica S7
La versione 7 include S7-Simulation e BlockDiff per il confronto dei blocchi. Le funzioni S7 Doctor forniscono troubleshooting automatizzato e riportano la causa dell'arresto in testo chiaro senza adattamenti speciali del programma.
Configurazione hardware e catalogo
La configurazione hardware permette la parametrizzazione dei moduli, l'assegnazione degli indirizzi e la configurazione PROFIBUS. Dialoghi di modulo, evidenziazione delle modifiche, supporto GSD e catalogo hardware estendibile (con componenti PROFIBUS compatibili di terze parti) sono inclusi. Creazione/modifica offline e lettura/modifica delle configurazioni da un PLC sono possibili. Le funzioni di diagnostica dei moduli sono integrate. Gli aggiornamenti del catalogo sono disponibili via internet.
Note su aggiornamento e licenza
ATTENZIONE: Fornire due numeri di serie validi (S5W-xxxxxx-xxxx e S7W-xxxxxx-xxxx) nell'area messaggi al checkout per ogni aggiornamento. Un numero di serie può essere aggiornato una sola volta. L'aggiornamento da V6 a V7 è gratuito.
Specifiche tecniche
- Nome prodotto: S5/S7 for Windows® (applicazione combinata)
- Codice prodotto: 10222
- Edizione: Aggiornamento alla Versione 7 (upgrade da V1...V5 a V7; aggiornamento da V6 a V7 gratuito)
- Principali novità: Statusrecorder, LogView, Assistenza intelligente all'immissione, supporto online SINEC L2 e H1 per SIMATIC S5, chiamata del pacchetto STEP5 COM su più versioni di Windows
- Sistemi operativi supportati (chiamata STEP5 COM): Windows XP (32/64), Vista (32/64), 7 (32/64), 8 (32/64), 10 (32/64), 11 (64)
- Presentazioni programmazione S5: FBD, LAD, STL
- Presentazioni programmazione S7: STL, SFC, LAD; include S7-Simulation e BlockDiff
- Diagnostica: S5 Doctor, S7 Doctor, Oscilloscopio, Statusrecorder
- Hardware: configurazione PROFIBUS, supporto GSD, dialoghi parametri modulo
- Interfacce online: visualizza tutte le interfacce PLC installate; supporto adattatori USB
- Prezzo (escl. IVA): 450.00 EUR
