Software di programmazione SoftSPS S7-416

OPCdi supervisionedi automatizzazione

Descrizione

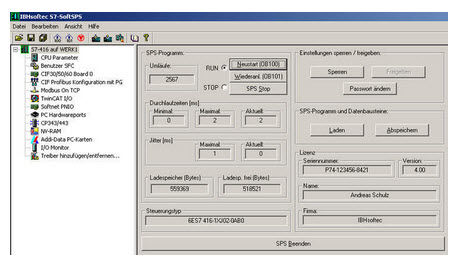

Il SoftPLC S7-416 è un PLC software in tempo reale che emula il comportamento dei PLC Siemens S7 su piattaforme PC standard. Esegue programmi S7 come un PLC hardware ed è utilizzabile con STEP7 e il TIA Portal per ingegneria di progetto e diagnostica.

Programmazione e accesso
Sistemi di programmazione supportati: S7 per Windows®, STEP7 e TIA Portal. L'accesso online è disponibile via seriale, Ethernet, PROFIBUS DP o localmente sullo stesso PC. Se l'ambiente di programmazione è installato sulla stessa macchina, il SoftPLC è raggiungibile direttamente; i driver necessari sono inclusi. Con una scheda Hilscher CIF30/50/60 PROFIBUS il SoftPLC può essere programmato o raggiunto tramite il PROFIBUS collegato quando i driver sono configurati.

Comunicazione e scambio multi-PLC
Il SoftPLC include un processore di comunicazione compatibile con Siemens CP343/CP443. È possibile stabilire connessioni Send/Receive e Fetch/Write tra istanze SoftPLC o tra SoftPLC e PLC Siemens hardware. La configurazione avviene con STEP7 NetPro o il TIA Portal.

Protocolli supportati

• ISO on TCP canale PG (PG, ProTool, WinCC, server OPC compatibili)
• ISO on TCP Send/Receive passivo
• ISO on TCP Send/Receive attivo
• ISO on TCP Fetch/Write passivo
• TCP Send/Receive passivo
• TCP Send/Receive attivo
• TCP Fetch/Write passivo
• UDP Send/Receive

Ambiente PC ed estendibilità
L'ambiente PC supporta blocchi funzione personalizzati in C++ per l'integrazione di driver su misura e l'estensione delle funzionalità. È fornita una DLL per lo scambio rapido di dati con altre applicazioni Windows. Sono disponibili versioni OEM per Linux e Windows CE per supportare diverse architetture CPU.

Differenze tra S7-315 e S7-416
I modelli S7-315 e S7-416 differiscono per il numero di flag, timer e contatori. La memoria di caricamento del S7-315 è limitata a 256 kByte; quella del S7-416 è configurabile e supporta progetti più grandi.

Specifiche tecniche

• Product no.: 1302
• Brand: IBHsoftec
• Model: SoftPLC S7-416
• Prezzo (escl. IVA): 599,00 EUR
• Comportamento: Emula il comportamento dei PLC Siemens S7; supporta STEP7 e TIA Portal
• Connessioni online: seriale, Ethernet, PROFIBUS DP, locale (stesso PC)
• Server integrati: Modbus TCP Server
• Processore di comunicazione: compatibile con Siemens CP343/CP443
• Fieldbus/I/O: supporta schede I/O standard e molte schede fieldbus intelligenti; driver Modbus TCP incluso; monitor I/O integrato
• Comunicazione inter-PLC: Send/Receive e Fetch/Write su TCP/UDP; configurabile via NetPro o TIA Portal
• Estendibilità: blocchi funzione C++ personalizzati e integrazione driver hardware
• Supporto OEM: versioni S7 disponibili per Linux e Windows CE
• Memoria: S7-315 = 256 kByte (limitato); S7-416 = configurabile
