Panoramica
Software di programmazione per le famiglie di PLC Siemens SIMATIC S5 e S7. Ambiente integrato per creare, modificare, testare e documentare progetti STEP5 e STEP7, con accesso online, simulazione e strumenti diagnostici.

Novità in Versione 7:

• Statusrecorder
• LogView
• Intelligent Input Assistance
• Connessione online a un SIMATIC S5 tramite SINEC L2
• Connessione online a un SIMATIC S5 tramite H1
• Chiamata dei pacchetti STEP5 COM su Windows XP (32/64 Bit), Windows Vista (32/64 Bit), Windows 7 (32/64 Bit), Windows 8 (32/64 Bit), Windows 10 (32/64 Bit), Windows 11 (64 Bit)

Composizione del prodotto
L’applicazione combinata S5+S7 include tutte le funzioni di S5 for Windows® e S7 for Windows® in un unico pacchetto, consentendo lavoro senza interruzioni su installazioni miste S5 e S7.

Programmazione S5
S5 for Windows® fornisce strumenti per creare e mantenere programmi STEP5 per PLC SIMATIC S5. Linguaggi supportati: STL, FBD e LAD. Modifica diretta dei progetti S5 esistenti senza import/export, compatibilità con l’unità di programmazione Siemens originale, S5 Doctor integrato per il troubleshooting automatico e editor di tabelle simboliche con ricerca/sostituzione e controllo sintassi.

Statusrecorder e Oscilloscopio

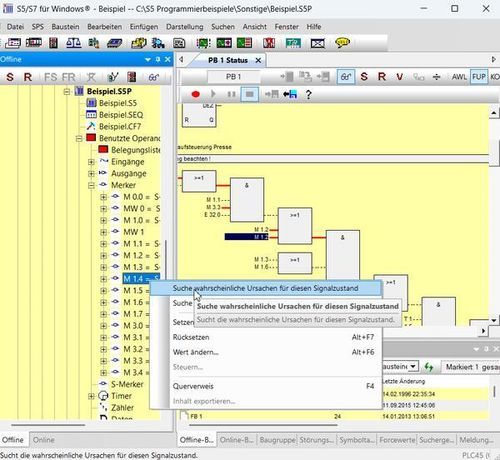

Il Statusrecorder registra fotogrammi di stato dei blocchi con timestamp per analisi frame‑by‑frame e consente di passare tra le visualizzazioni STL, CSF e LAD. L’oscilloscopio integrato visualizza segnali dinamici; sonde virtuali e registrazione dei segnali supportano l’analisi temporale e l’archiviazione dei dati.

G5 (Programmazione sequenziale a passi)
G5 supporta la programmazione grafica di sequenze a passi all’interno dei progetti STEP5. Copre sequenze lineari e ramificate, rami paralleli (fino a otto), salti, temporizzazione/watchdog, visualizzazione dei passi personalizzabile e libreria simbolica con indicatori di stato.

Programmazione S7
S7 for Windows® è destinato ai PLC SIMATIC S7-300 e S7-400 con l’intero set di istruzioni STEP7 implementato in STL, SFC e LAD. Funzionalità: funzioni online, simulazione S7, confronto blocchi (BlockDiff), tracciabilità tra moduli I/O, protezione tramite password e diagnostica automatizzata S7 Doctor.

Configurazione hardware e comunicazione
La configurazione hardware consente di parametrizzare i moduli, assegnare indirizzi e configurare PROFIBUS. Il catalogo hardware contiene componenti PROFIBUS originali Siemens e voci di terze parti (supporto GSD). Le configurazioni STEP7 esistenti possono essere aperte, modificate offline o lette dal PLC. Supportate connessioni online tramite SINEC L2, H1 o adattatore USB.

Capacità tecniche aggiuntive
Integrazione dei pacchetti COM, rappresentazioni multiple di stato (STL, CSF, LAD), viste simboliche, registrazione diagnostica e archiviazione dati sono supportate.

Download
Versione demo, versione completa e aggiornamento (Versione 7.5.1) disponibili.

Specifiche tecniche

• Prodotto n.: 10022
• Modello: S5+S7 for Windows®
• Marca: IBHsoftec GmbH
• Prezzo (escl. IVA): 1,190.00 EUR
• Condizione: Nuovo
• Famiglie PLC supportate: SIMATIC S5 (STEP5), S7-300 e S7-400 (STEP7)
• Caratteristiche principali: Statusrecorder, LogView, Intelligent Input Assistance, Oscilloscope, S7-Simulation, BlockDiff, funzioni S5/S7 Doctor, programmazione G5 Step Sequence
• Sistemi operativi supportati: Windows XP/Vista/7/8/10/11 (vedere note di compatibilità 32/64 bit)
• Comunicazione: Online via SINEC L2, H1 e adattatore USB; supporto pacchetti COM
• Hardware: Configurazione PROFIBUS, catalogo hardware (supporto GSD), diagnostica moduli
• Opzioni di download: Demo / Completa / Aggiornamento (Versione 7.5.1)
