Software di visualizzazione Update S5

di programmazionedi supervisioneper test

Sommario del prodotto
Aggiornamento di S5 for Windows® da V1...V5 a Versione 7. L'aggiornamento da V6 a V7 è disponibile per download gratuito.

Novità della versione 7:

• Statusrecorder
• LogView
• Assistenza intelligente all'immissione (Intelligent Input Assistance)
• Accesso online a un SIMATIC S5 tramite SINEC L2
• Accesso online a un SIMATIC S5 tramite H1
• Richiamo dei pacchetti COM di STEP5 su:
  • Windows XP (32/64 Bit)
  • Windows Vista (32/64 Bit)
  • Windows 7 (32/64 Bit)
  • Windows 8 (32/64 Bit)
  • Windows 10 (32/64 Bit)
  • Windows 11 (64 Bit)

Descrizione dettagliata

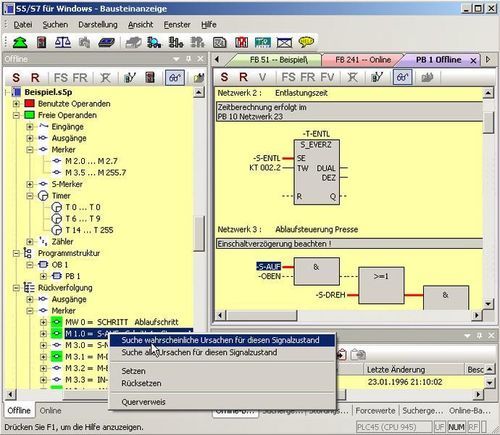

S5 for Windows® fornisce gli strumenti per creare, modificare, testare e documentare programmi STEP5 per PLC Siemens SIMATIC S5. Supporta Statement List (STL), Function Block Diagram (FBD) e Ladder Diagram (LAD) e consente la modifica diretta dei programmi S5 esistenti senza import/export. Mantiene la compatibilità con l'unità di programmazione originale Siemens. Le funzioni S5 Doctor integrate aiutano nella diagnostica automatica.

Il Statusrecorder registra lo stato dei blocchi fotogramma per fotogramma con timestamp, permettendo analisi sequenziali e il passaggio tra le presentazioni STL, CSF e LAD per diagnosi approfondite.

La funzione Oscilloscope consente il monitoraggio e l'analisi integrata dei processi dinamici. Più segnali I/O e variabili locali possono essere sondati con una sonda virtuale, registrati, interrotti per analisi temporali, salvati per archiviazione o inviati via e-mail.

Editor integrato per tabelle simboliche con ricerca & sostituzione, ricollegamento e controllo sintattico semplifica la gestione dei simboli. L'editor multi-segmento supporta la creazione di liste di istruzioni complesse, FBD e LAD con mouse e tastiera. Riferimenti incrociati e file di simboli con indirizzi corretti sono visualizzati e modificabili in contesto. Le statement list possono essere convertite in FBD o LAD quando possibile. Lo stato CPU fornisce informazioni sullo stack di interrupt, lo stack dei blocchi e i dati di sistema.

S5 for Windows® supporta il richiamo dei pacchetti COM STEP5. La comunicazione con il PLC può avvenire tramite adattatore USB (supporto adattatore USB per comunicazione solo su Windows 2000 e Windows XP (32 Bit)).

G5 for Windows® Step Sequence Programming (incluso) offre un editor grafico per la programmazione dei sequencer all'interno dei programmi STEP5. Supporta sequenze lineari, diramazioni alternative, diramazioni simultanee e salti; è compatibile con SIEMENS GRAPH5 / GRAPH5/II e i blocchi standard SIEMENS Function e Step Blocks.

Note aggiuntive
ATTENZIONE: Inserire un numero di serie valido (S5W-xxxxxx-xxxx) nell'area messaggi per ogni aggiornamento al momento del checkout. Un numero di serie può essere aggiornato una sola volta. L'aggiornamento da V6 a V7 è gratuito.

Caratteristiche / specifiche tecniche

• Codice prodotto: 10218
• Denominazione: S5 for Windows® (Update Version 7)
• Prezzo indicativo sulla pagina: 290,00 € (escl. IVA)
• Progettato per la programmazione Siemens SIMATIC S5 (STEP5)
• Presentazioni supportate: FBD, LAD, STL
• Statusrecorder: registrazione fotogramma per fotogramma dello stato dei blocchi con timestamp
• Oscilloscope: oscilloscopio virtuale per segnali I/O e variabili locali; registrazione e salvataggio dei segnali
• Intelligent Input Assistance e LogView inclusi
• Accesso online a SIMATIC S5 tramite SINEC L2 e H1
• Richiamo dei pacchetti COM STEP5 su Windows XP, Vista, 7, 8, 10 e Windows 11 (64 Bit)
• Richiamo dei pacchetti COM e comunicazione tramite adattatore USB; supporto adattatore USB su Windows 2000 e Windows XP (32 Bit) solo
• G5 for Windows® Step Sequence Programming incluso; compatibile con SIEMENS GRAPH5 / GRAPH5/II
• Editor multi-segmento, editor tabella simbolica, ricerca & sostituzione, controllo sintassi, riferimenti incrociati
• I dati registrati possono essere salvati per analisi o archiviazione
