Software di simulazione S7

di programmazionedi supervisionedi analisi

Descrizione

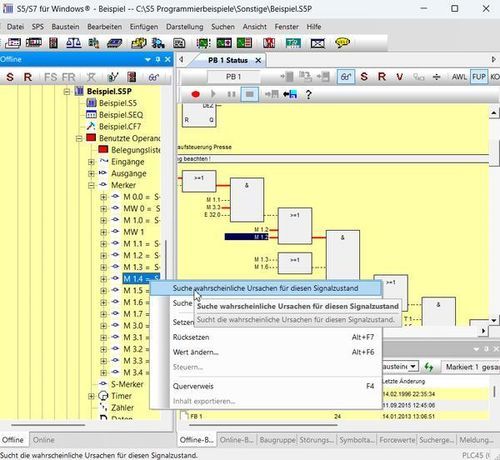

S7 for Windows ® Version 7 è uno strumento di programmazione per PLC Siemens SIMATIC S7-300 e S7-400. Il software può essere eseguito in modalità standalone o in combinazione con S5 for Windows® e implementa l'intero set di istruzioni S7 in Statement List (STL), Function Block Diagram (SFC) e Ladder Diagram (LAD).

Novità nella Versione 7:

• Statusrecorder
• LogView
• Assistenza intelligente all'immissione

Panoramica
S7 for Windows ® fornisce un ambiente efficiente per sviluppare, modificare e mantenere progetti S7. Tutte le rappresentazioni (STL/SFC/LAD) sono pienamente supportate e i progetti STEP7 possono essere aperti e modificati direttamente senza import/export. Supporta un flusso di lavoro multi-finestra e l'uso di un secondo schermo per una migliore ergonomia operatore.

Funzionalità online e operative
Sono implementate tutte le funzioni online: viste variabili integrate, tabelle simboliche e modalità di stato completa in STL, SFC e LAD. Le interfacce PLC installate vengono visualizzate nella vista online e la protezione tramite password può impedire accessi in scrittura al PLC. Sono disponibili funzioni di diagnostica dei moduli e dell'hardware per una rapida risoluzione dei guasti.

Progetto e modifica
Modifica diretta dei progetti STEP7, apertura di progetti archiviati, tracciabilità dei segnali e riferimenti incrociati sui moduli I/O sono supportati. La conversione da S5 a S7 è stata ottimizzata. Anteprima di stampa e forzatura degli operandi sono implementate. Salvataggio dei progetti completi su memory card possibile (dipende dalla CPU).

Simulazione, debug e diagnostica
La versione 7 include S7-Simulation, il confronto di blocchi BlockDiff e le funzioni integrate di S7 Doctor per la diagnostica automatizzata. Lo Statusrecorder registra lo stato dei blocchi con timestamp e consente analisi frame-by-frame e il passaggio tra STL, SFC e LAD. Una vista integrata in stile oscilloscopio e una sonda virtuale facilitano il monitoraggio e la registrazione dei segnali dinamici per analisi e archiviazione.

Configurazione hardware e catalogo
Il modulo di configurazione hardware permette la parametrizzazione dei moduli, l'assegnazione degli indirizzi e la configurazione PROFIBUS. Il catalogo hardware contiene componenti PROFIBUS Siemens e dispositivi compatibili di terze parti e può essere esteso con file GSD. Le configurazioni hardware STEP7 esistenti possono essere lette e modificate sia offline che dal PLC.

Specifiche tecniche

• Marca: IBHsoftec GmbH
• Denominazione commerciale: S7 for Windows ® Version 7
• Serie PLC supportate: SIMATIC S7-300, S7-400
• Rappresentazioni supportate: Statement List (STL), Function Block Diagram (SFC), Ladder Diagram (LAD)
• Caratteristiche principali: Statusrecorder, LogView, Assistenza intelligente all'immissione, S7-Simulation, BlockDiff, S7 Doctor, Oscilloscope
• Compatibilità progetti: Modifica diretta dei progetti STEP7; apertura di progetti archiviati
• Sicurezza: Protezione tramite password per impedire scritture sul PLC
• Supporto hardware: Configurazione PROFIBUS, importazione file GSD, diagnostica dei moduli
• SKU / Codice prodotto: 10020
• Prezzo (escl. IVA): 690,00 EUR
• Licenza / Tipo prodotto: Software (strumento di programmazione)
