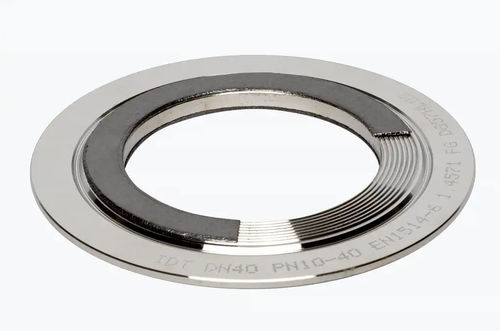

L'anima scanalata in acciaio inox [1.4571, passo 1,0 mm] è ricoperta su entrambi i lati da strati di materiale morbido in grafite pura espansa. L'anello di centraggio integrale [lavorato a macchina] è inoltre dotato di un punto di rottura predeterminato, che previene le rotture da vibrazioni nell'area di tenuta.
Le guarnizioni scanalate richiedono una bassa pressione minima sulla superficie di tenuta, ma possono resistere anche a carichi molto elevati. Le guarnizioni scanalate si distinguono per l'elevato limite di applicazione della pressione, il basso tasso di perdita e sono quindi adatte a condizioni di funzionamento estreme.
Caratteristiche della guarnizione EN 13555
Parametri della guarnizione 5 mm (Amtec)
Caratteristiche della guarnizione DIN 2505 V
K0×Kd [N/mm] - 15 × bd
k1 [mm] - 1,1 × bd
Caratteristiche della guarnizione DIN 28090
бVO [N/mm²] - 500
бVU 0,1 [N/mm²] - 15
m (DIN 28090) - 1,1
бBO 300 °C [N/mm²] - 500
Caratteristiche della guarnizione ASME
m (ASME) - 2,5
Y [PSI] - 2200
Approvazioni e rapporti di prova
TA Luft 2002 (VDI 24A0/2200)
DIN EN13555 (TA Luft 2021)
Test di sicurezza antincendio
Resistenza allo scoppio
Gas (DIN 3535-6)
Forme della flangia
Autocentrante, a faccia rialzata (forma IBC)
---
