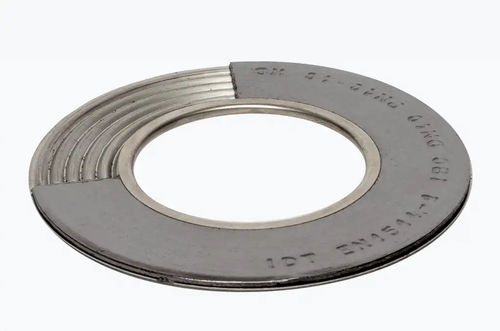

La guarnizione è costituita da un'anima ondulata in acciaio inox (1.4571) con uno strato di grafite su entrambi i lati e un occhiello interno in acciaio inox (1.4571). L'occhiello interno impedisce allo strato di grafite di urtare il fluido di scorrimento.
Caratteristiche della guarnizione DIN 2505 V
K0×Kd [N/mm] - 12 × bd
k1 [mm] - 1,1 × bd
Caratteristiche della guarnizione DIN 28090
бVO [N/mm²] - 230
бVU 0,1 [N/mm²] - 12
m (DIN 28090) - 1,1
бBO 300 °C [N/mm²] - 200
Caratteristiche della guarnizione ASME
m (ASME) - 2,5
Y [PSI] - 2000
Approvazioni e rapporti di prova
TA Luft 2002 (VDI 24A0/2200)
DIN EN13555 (TA Luft 2021)
Resistenza allo scoppio
Gas (DIN 3535-6)
WRAS
---
