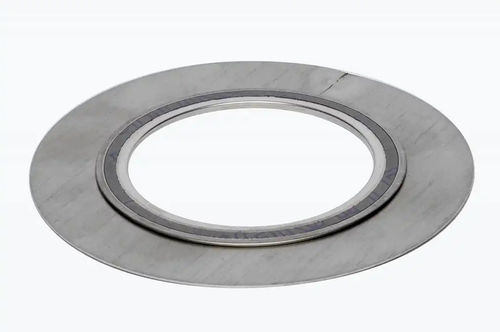

Guarnizione piatta 3885FD33

rotondain grafite

Il materiale di base SIGRAFLEX® Hochdruck è dotato di un occhiello interno ed esterno. L'anello di centraggio è montato sull'occhiello esterno. Il doppio occhiello incanala la grafite, consentendo l'utilizzo a temperature superiori a 400 °C e fino a 600 °C. Caratteristiche della guarnizione DIN 2505 V K0×Kd [N/mm] - 50 × bd k1 [mm] - 1,3 × bd Caratteristiche della guarnizione DIN 28090 бVO [N/mm²] - 250 бVU 0,1 [N/mm²] - 50 m (DIN 28090) - 1,3 бBO 300 °C [N/mm²] - 200 Caratteristiche della guarnizione ASME m (ASME) - 2,5 Y [PSI] - 7300 Approvazioni e rapporti di prova TA Luft 2002 (VDI 24A0/2200) Ossigeno BAM Ossigeno BAM (liquido) Gas (DIN 3535-6) EG 1935/2004 Forme di flangia Autocentrante, a superficie rialzata (forma IBC) - Con barre divisorie
