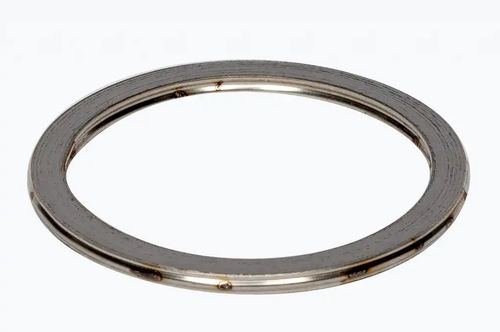

La guarnizione a spirale è costituita da una striscia metallica perlinata e avvolta a spirale, realizzata in acciaio inox 1.4541. Tra i singoli avvolgimenti è inserita una striscia di grafite morbida [purezza 98%C] sporgente su entrambi i lati. Questo tipo di guarnizione non ha un anello di supporto interno ed esterno. Possono essere prodotte in diversi spessori per poter essere utilizzate anche in connessioni a maschio e femmina nella gamma delle profondità di scanalatura più comuni.
Le guarnizioni a spirale sono particolarmente adatte per applicazioni con pressioni di esercizio elevate e condizioni operative critiche [ad esempio, carichi alternati].
Caratteristiche delle guarnizioni EN 13555
Caratteristiche delle guarnizioni (Amtec)
Caratteristiche delle guarnizioni DIN 2505 V
K0×Kd [N/mm] - 50 × bd
k1 [mm] - 1,4 × bd
Caratteristiche della guarnizione DIN 28090
бVO [N/mm²] - 150
бVU 0,1 [N/mm²] - 50
m (DIN 28090) - 1,4
бBO 300 °C [N/mm²] - 120
Caratteristiche della guarnizione ASME
m (ASME) - 3
Y [PSI] - 7300
Approvazioni e rapporti di prova
TA Luft 2002 (VDI 24A0/2200)
DIN EN13555 (TA Luft 2021)
Ossigeno BAM
Ossigeno BAM (liquido)
Gas (DIN 3535-6)
WRAS
Certificato per acqua potabile HY
Forme di flangia
Linguetta e scanalatura (forma TG) -
Apparecchiatura, personalizzata -
Con barre divisorie
---
