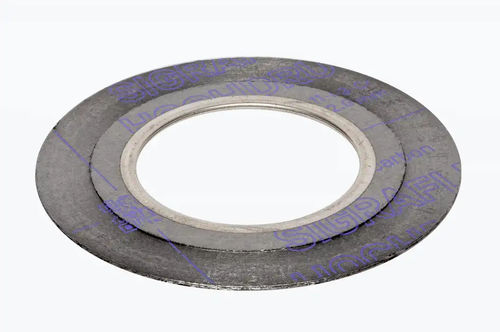

Il design di base corrisponde alle guarnizioni piatte SIGRAFLEX® Hochdruck con occhiello interno. Tuttavia, la guarnizione è precompressa anche nella zona esterna. Grazie alla superficie ridotta, l'installazione della guarnizione piatta richiede una minore sollecitazione superficiale.
Caratteristiche della guarnizione DIN 2505 V
K0×Kd [N/mm] - 20 × bd
k1 [mm] - 1,3 × bd
Caratteristiche della guarnizione DIN 28090
бVO [N/mm²] - 200
бVU 0,1 [N/mm²] - 20
m (DIN 28090) - 1,3
бBO 150 °C [N/mm²] - 180
бBO 300 °C [N/mm²] - 130
Caratteristiche della guarnizione ASME
m (ASME) - 2,5
Y [PSI] - 2200
Approvazioni e rapporti di prova
TA Luft 2002 (VDI 24A0/2200)
Test di sicurezza al fuoco
Resistenza allo scoppio
Ossigeno BAM
Ossigeno BAM (liquido)
Gas (DIN 3535-6)
EG 1935/2004
Forme della flangia
Autocentrante, a superficie rialzata (forma IBC) -
Con barre divisorie
---
