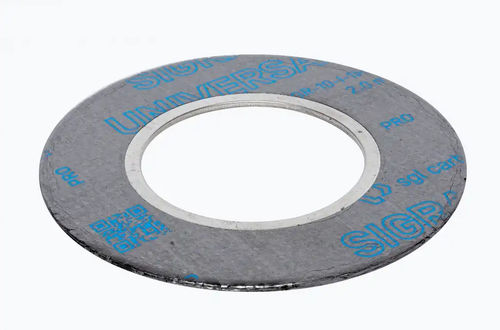

Il design della guarnizione piatta corrisponde al SIGRAFLEX Universal Pro. Inoltre, la guarnizione è dotata di un occhiello interno, standard 1.4571. Materiali speciali per l'occhiello interno sono disponibili su richiesta. Il sistema è conforme ai criteri di tenuta richiesti da TA Luft / VDI 2440 / VDI 2200.
Caratteristiche della guarnizione DIN 2505 V
K0×Kd [N/mm] - 19 × bd
k1 [mm] - 1,3 × bd
Caratteristiche della guarnizione DIN 28090
бVO [N/mm²] - 200
бVU 0,1 [N/mm²] - 19
m (DIN 28090) - 1,3
бBO 300 °C [N/mm²] - 110
Caratteristiche della guarnizione ASME
m (ASME) - 2
Y [PSI] - 4000
Approvazioni e rapporti di prova
TA Luft 2002 (VDI 24A0/2200)
DIN EN13555 (TA Luft 2021)
Test di sicurezza antincendio
Resistenza allo scoppio
Ossigeno BAM
Gas (DIN 3535-6)
Forme della flangia
Autocentrante, a faccia rialzata (forma IBC) -
Maschio-Femmina (forma SR) -
Apparecchiatura, personalizzata -
Con barre divisorie
---
