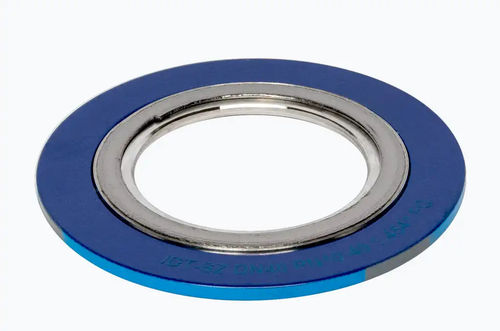

La guarnizione a spirale è costituita da una striscia metallica perlinata, avvolta a spirale, in acciaio inossidabile 1.4404. L'anello di supporto interno ed esterno [anello interno: 1.4404, anello esterno: acciaio al carbonio, protetto dalla corrosione] stabilizza la spirale, mentre l'anello esterno assicura anche il centraggio tra i bulloni della flangia.Le guarnizioni a spirale sono particolarmente adatte per applicazioni con pressioni di esercizio elevate e condizioni operative critiche [ad esempio, carichi alternati].
Caratteristiche delle guarnizioni EN 13555
Caratteristiche della guarnizione (IDT) -
Caratteristiche della guarnizione DIN 2505 V
K0×Kd [N/mm] - 30 × bd
k1 [mm] - 1,4 × bd
Caratteristiche della guarnizione DIN 28090
бVO [N/mm²] - 300
бVU 0,1 [N/mm²] - 30
m (DIN 28090) - 1,4
бBO 300 °C [N/mm²] - 220
Caratteristiche della guarnizione ASME
m (ASME) - 3
Y [PSI] - 4400
Approvazioni e rapporti di prova
TA Luft 2002 (VDI 24A0/2200)
DIN EN13555 (TA Luft 2021)
Test di sicurezza antincendio
Resistenza allo scoppio
Ossigeno BAM
Ossigeno BAM (liquido)
Gas (DIN 3535-6)
WRAS
Certificato per acqua potabile HY
Forme di flangia
Autocentrante, a faccia rialzata (forma IBC)
---
