Piede per tubi rotondi AKCL

per mobileper sediain plastica

Descrizione

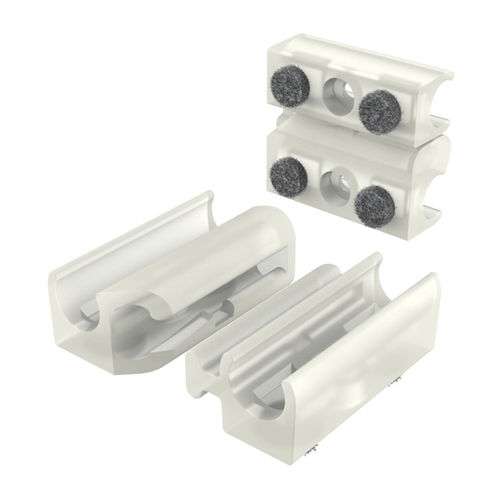

Il piedino a sella AKCL per tubo tondo integra un collegamento di unione che consente di collegare le sedie in parallelo. Indicata per sedie di design, la soluzione copre diversi diametri tubo e offre opzioni di montaggio utili a progettisti e produttori.

Caratteristiche principali

• Materiale: PP (polipropilene).
• Colori: Nero e Naturale (trasparente).
• Opzioni: Con feltro; Senza feltro.
• Compatibilità tubi: 10 mm a 17 mm (vedi riferimenti sotto).
• Applicazione: montaggio su gambe tonde di sedie e unione parallela dei sedili tramite collegamento di unione.

Certificazioni e conformità
Conforme alla norma EN 14703:2007 (test per sedie unite). RoHS: conforme. UL94: non specificato. Grado IP: non specificato.

Disegni tecnici e file
PDF disegno disponibile (funzione download nella scheda). Video prodotto disponibile.

Tabella - Riferimenti e dimensioni (Millimetri)
Riferimento | Per tubo (D) | B | L | E | c | C | H
02500600110 | 10 a 11 | 38,00 | 46,00 | 25,00 | 5,00 | 10,00 | 6,00
02500600111 | 12 a 13 | 42,00 | 46,00 | 26,00 | 5,00 | 10,00 | 6,00
02500600112 | 14 a 15 | 47,00 | 46,00 | 29,00 | 5,00 | 10,00 | 6,00
02500600113 | 16 a 17 | 51,00 | 46,00 | 30,00 | 5,00 | 10,00 | 6,00

Caratteristiche / specificazioni tecniche

• Modello: AKCL
• Marca: ISC Plastic Parts
• Materiale: PP (polipropilene)
• Colori disponibili: Nero; Naturale (trasparente)
• Opzioni: Con feltro; Senza feltro
• Gamma diametri tubo: 10 mm – 17 mm (riferimenti 10–11, 12–13, 14–15, 16–17)
• Norma: EN 14703:2007 (test per sedie unite)
• RoHS: Conforme
• UL94: Non specificato
• IP: Non specificato
• Unità di misura: Millimetri
• Riferimenti disponibili: 02500600110, 02500600111, 02500600112, 02500600113
