Filetto riportato per mobile VER

Filetto riportato per mobile - VER - ISC PLASTIC PARTS
Filetto riportato per mobile - VER - ISC PLASTIC PARTS
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Specificazioni
per mobile

Descrizione

Descrizione

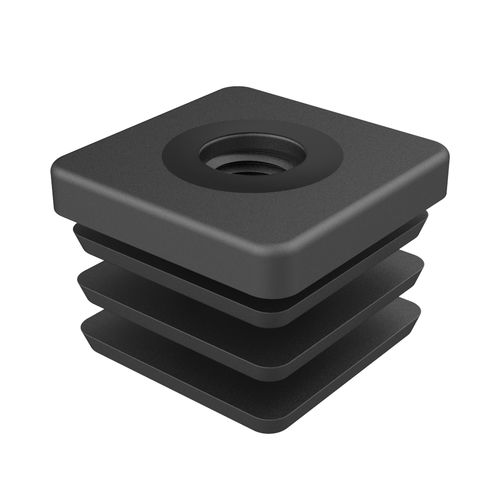

Gli inserti filettati VER per tubi quadrati integrano una filettatura metrica formata nello stampo durante l'iniezione, permettendo il montaggio diretto di ruote o piedini regolabili sulle gambe quadrate del mobile.

Applicazioni
  • Punto di fissaggio per ruote e piedini regolabili su mobili
  • Chiusura terminale e interfaccia meccanica per tubi quadrati
  • Installazione di serie o retrofit per tavoli, sedie e supporti


Materiale e progettazione
  • Materiale: PA6 (Poliammide 6), colore: nero
  • Progettazione: alette (costole) per migliore ritenzione all'interno del tubo
  • Filettatura metrica ottenuta in-stampo: M8, M10, M12
  • Dimensioni esterne tubo compatibili: da 20 x 20 mm a 50 x 50 mm
  • Spessore parete supportato: tipicamente 1,50–2,00 mm (alcune varianti 2,50–3,00 mm)


Documentazione e conformità
  • Disegno PDF: disponibile (disegno 2D scaricabile)
  • Video: video prodotto disponibile
  • RoHS: conforme
  • UL94: non indicato
  • IP: non indicato
  • Unità di misura: millimetri


Tabella varianti
Riferimento | Per Tubo | Spessore Tubo | Filettatura Metrica (M) | L1 | L | H | Carico massimo (N)
00700800550 | 20 x 20 | 1,50 a 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800551 | 20 x 20 | 1,50 a 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800552 | 22 x 22 | 1,50 a 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800553 | 22 x 22 | 1,50 a 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800554 | 25 x 25 | 1,50 a 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800555 | 25 x 25 | 1,50 a 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800556 | 25 x 25 | 1,50 a 2,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800557 | 30 x 30 | 1,50 a 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800558 | 30 x 30 | 2,50 a 3,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800559 | 30 x 30 | 1,50 a 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800560 | 30 x 30 | 2,50 a 3,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800561 | 30 x 30 | 1,50 a 2,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800562 | 30 x 30 | 2,50 a 3,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800563 | 32 x 32 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800564 | 32 x 32 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800565 | 32 x 32 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800566 | 34 x 34 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800567 | 34 x 34 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800568 | 34 x 34 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800569 | 35 x 35 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800570 | 35 x 35 | 1,50 a 2,00 | M10 | 14,50 | 24,80 | 5,00 | 1962
00700800571 | 35 x 35 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800572 | 38 x 38 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800573 | 38 x 38 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800574 | 38 x 38 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800575 | 40 x 40 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800576 | 40 x 40 | 2,50 a 3,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800577 | 40 x 40 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800578 | 40 x 40 | 2,50 a 3,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800579 | 40 x 40 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800580 | 40 x 40 | 2,50 a 3,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800581 | 45 x 45 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800582 | 45 x 45 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800583 | 45 x 45 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800584 | 50 x 50 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800585 | 50 x 50 | 2,50 a 3,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800586 | 50 x 50 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800587 | 50 x 50 | 2,50 a 3,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800588 | 50 x 50 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800589 | 50 x 50 | 2,50 a 3,00 | M12 | 14,50 | 24,00 | 5,00 | 1962

Caratteristiche tecniche
  • Brand: ISC Plastic Parts
  • Famiglia / modello: VER
  • Materiale: PA6 (Poliammide 6), nero
  • Ritenzione: alette per migliore tenuta nel tubo
  • Dimensioni compatibili: 20 x 20 mm a 50 x 50 mm
  • Spessore parete supportato: 1,50–2,00 mm (alcune varianti 2,50–3,00 mm)
  • Filettature disponibili: M8, M10, M12
  • Dimensioni tipiche: L1 ≈ 14,50 mm; L ≈ 16,50–24,00 mm; H ≈ 5,00 mm
  • Carico massimo indicativo: 1962 N (varianti specifiche)
  • RoHS: conforme; UL94 e IP: non indicati
  • Unità: millimetri
