Filetto riportato per mobile VOR

Descrizione

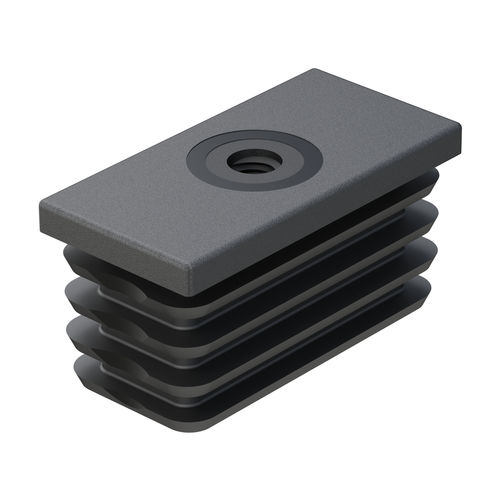

Gli inserti filettati VOR per tubi rettangolari presentano una filettatura metrica ricavata direttamente nello stampo durante l'iniezione, che consente il successivo montaggio di elementi filetati come piedini regolabili o ruote. Gli inserti sono realizzati in PA6 (Poliammide 6) nero e dispongono di alette per migliorare la presa nel tubo. Compatibili con sezioni tubo da 40×20 mm a 60×40 mm e spessori generalmente da 1,00 a 3,00 mm a seconda della referenza.

Versioni
Disponibile anche la versione quadrata, famiglia VER.

Documentazione e conformità
Disegno PDF: disponibile
UL94: non specificato
IP: non specificato
RoHS: conforme
Misure espresse in: millimetri
Video: disponibile che mostra installazione e uso

Tabella riferimenti
Riferimento | Per Tubo | Spessore Tubo | Filetto Metrico (M) | L1 | L | H | Carico massimo (N)
00700800160 | 40 x 20 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800161 | 40 x 20 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800162 | 40 x 25 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800163 | 40 x 25 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800164 | 40 x 30 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800165 | 40 x 30 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800166 | 40 x 30 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800167 | 50 x 20 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800168 | 50 x 20 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800169 | 50 x 25 | 1,50 a 2,00 | M8 | 14,00 | 24,00 | 5,00 | 1962
00700800170 | 50 x 25 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800171 | 50 x 30 | 1,00 a 1,50 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800172 | 50 x 30 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800173 | 50 x 30 | 1,00 a 1,50 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800174 | 50 x 30 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800175 | 50 x 30 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800176 | 50 x 30 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800177 | 60 x 25 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800178 | 60 x 25 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800179 | 60 x 30 | 1,50 a 2,00 | M8 | 14,00 | 24,00 | 5,00 | 1962
00700800180 | 60 x 30 | 1,50 a 2,00 | M10 | 14,50 | 25,00 | 5,00 | 1962
00700800181 | 60 x 30 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800182 | 60 x 40 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800183 | 60 x 40 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800184 | 60 x 40 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962

Caratteristiche / specifiche tecniche

• Serie/modello: VOR
• Materiale: PA6 (Poliammide 6), colore nero
• Applicazione: inserti per tubi rettangolari per montaggio di piedini regolabili o ruote
• Sezioni supportate: 40×20 mm a 60×40 mm
• Spessori accettati: tipicamente 1,00 a 3,00 mm (a seconda della referenza)
• Filettature disponibili: M8, M10, M12
• Dimensioni tipiche: L1 ≈ 14,00–14,50 mm; L ≈ 24,00–25,00 mm; H ≈ 5,00 mm
• Carico massimo indicato: 1962 N (per referenza)
• Misure espresse in millimetri
• Conformità RoHS: sì
