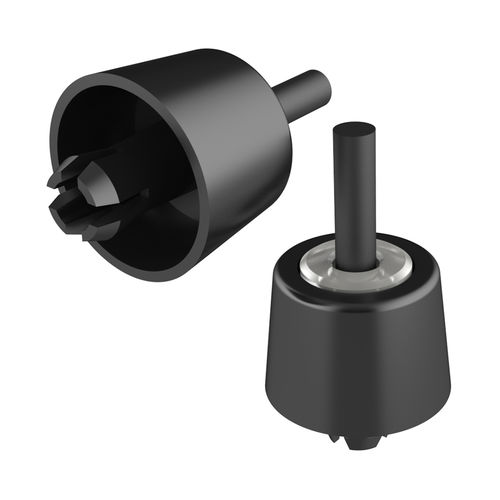

Paracolpi ad inserimento MGAA

per mobile

Descrizione
Paracolpi a forma di rivetto progettato per il fissaggio rapido su pannelli. L'installazione è semplice: inserire il paracolpi nel foro del pannello e battere la testa; le gambe si espandono fissando il pezzo. Garantisce buona tenuta alle vibrazioni, isolamento elettrico e resistenza alla corrosione a seconda dell'applicazione.

Certificazioni e documenti
Disegno PDF: disponibile
UL94: V2
IP: Non specificato
RoHS: Conforme
Misure espresse in: Millimetri
Video: disponibile

Varianti e dimensioni (tabella)
Riferimento | Buco Pannello | Spessore Pannello | D | H | E
01300600010 | 6,00 | 0,80 a 2,00 | 12,00 | 4,30 | 5,25
01300600011 | 7,00 | 1,50 a 3,00 | 16,00 | 6,90 | 6,85
01300600012 | 7,70 | 0,90 a 1,50 | 16,00 | 12,50 | 8,00
01300600013 | 7,00 | 1,00 a 2,50 | 17,00 | 11,20 | 3,75
01300600014 | 7,70 | 0,80 a 4,00 | 21,00 | 15,80 | 6,65

Caratteristiche / specifiche tecniche

• Marca: ISC Plastic Parts
• Modello: MGAA
• Riferimenti disponibili: 01300600010, 01300600011, 01300600012, 01300600013, 01300600014
• Tipo: paracolpi a rivetto per fissaggio su pannelli
• Installazione: inserire nel foro del pannello e battere la testa; le gambe si espandono per fissare
• Diametro foro pannello e spessori: vedere tabella (mm)
• Dimensioni D, H, E: vedere tabella (mm)
• UL94: V2
• RoHS: Conforme
• IP: Non specificato
• Unità di misura: millimetri
• Supporti disponibili: disegno PDF, video
