Inserto a pressione LFM

in polietilene a bassa densità LDPEquadratorettangolare

Descrizione

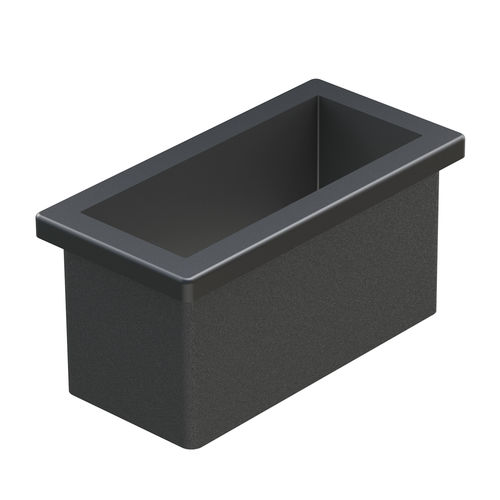

Inserto aperto per tubo rettangolare LFM, progettato per l'assemblaggio di strutture con tubi telescopici scorrevoli. Realizzato in LDPE (Polietilene a bassa densità). Disponibile nelle misure 50 x 30 mm e 60 x 30 mm. Disponibile anche la versione per tubi quadrati (famiglia LEM).

Documentazione e media
Disegno PDF: disponibile
Video: video prodotto disponibile
UL94: non specificato
IP: non specificato
RoHS: conforme
Unità di misura: millimetri

Varianti (tabella)
Riferimento | Per Tubo (D x B) | Spessore Tubo (G) | d x b | L | H
03200800027 | 50 x 30 | 1,50 | 41 x 21 | 3,50 | 28,30
03200800028 | 60 x 30 | 2,00 | 51 x 21 | 3,50 | 29,50

Immagini e file
Render principale e disegno tecnico disponibili; PDF 2D e documento RoHS presenti nella scheda prodotto.

Specifiche tecniche

• Modello: LFM
• Tipologia: inserto/tappo aperto per tubo rettangolare (applicazioni telescopiche scorrevoli)
• Materiale: LDPE (Polietilene a bassa densità)
• Misure disponibili: 50 x 30 mm; 60 x 30 mm
• Conformità RoHS: Sì
• UL94: Non specificato
• Grado IP: Non specificato
• Unità: millimetri
• Dettagli riferimenti: 03200800027 (50 x 30, spessore G 1,50 mm, d x b 41 x 21 mm, L 3,50 mm, H 28,30 mm); 03200800028 (60 x 30, spessore G 2,00 mm, d x b 51 x 21 mm, L 3,50 mm, H 29,50 mm)
