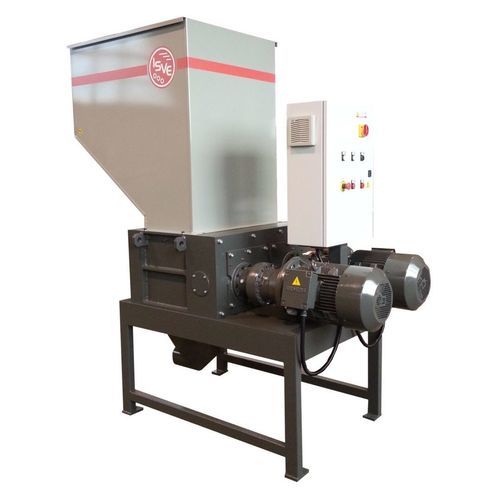

Trituratore a 4 alberi 4080S

cartadi metallodi pneumatici

Panoramica principale:

• Camera di taglio: 400×800 mm
• Potenza installata: 15 kW (7,5 + 7,5 kW) — circa 20 CV (10 + 10 CV)
• Trasmissione: ad ingranaggi in bagno d’olio con ingranaggi e pignoni in acciaio
• Numero alberi frese: 2
• Numero frese temprate: 20 (acciaio speciale antiusura)
• Numero alberi introduttori: 2
• Numero dischi introduttori: 20
• Velocità media frese: 18 giri/min
• Produzione stimata: 150–300 kg/ora (a seconda di materiale e crivello)
• Sicurezza: arresto d’emergenza, contatto chiusura tramoggia
• Normativa: esecuzione conforme alle norme CE

Accessori su richiesta:

• Dischi introduttori a corona o dentati
• Tramoggia intercambiabile
• Civelli/cribbi intercambiabili (granulometrie)
• Basamento su misura

Uso consigliato:
Trituratore di dimensioni medie, multipurpose, adatto alla lavorazione di numerosi materiali di scarto, anche voluminosi. Può essere integrato in linee di produzione in continuo. Applicazioni tipiche: pezzi di legno, stracci, plastiche, pelle, pneumatici, carta, cartone, imballaggi, fascette in polietilene, film plastico, bottiglie PET, lattine, piccoli contenitori, tappezzeria, paraurti, bauli piccoli, teloni.

Costruzione del trituratore:

• Struttura in lamiera elettrosaldata
• Alloggiamenti cuscinetti con tenuta contro polvere e liquidi
• Piastre laterali antiusura intercambiabili che separano la camera di taglio dalle flangie portacuscinetti
• Alberi di grande diametro con 20 frese temprate e 20 dischi introduttori per la presa di pezzi voluminosi
• Distribuzione graduata dei denti per avanzamento e taglio progressivi
• 2 riduttori epicicloidali con assi di rotazione paralleli all’asse delle frese
• 2 motori multi-tensione 7,5 kW 6 poli, classe efficienza PREMIUM (IE3)
• Sistema di trasmissione in bagno d’olio con ingranaggi e pignoni in acciaio
• Tramoggia elettrosaldata per carico frontale o dall’alto con coperchio scorrevole e protezioni in gomma anti rimbalzo
• Basamento con cassetto collegabile all’impianto di aspirazione (settore legno) o 3 reti di protezione con sportello frontale e micro di sicurezza

Sistema di controllo:

• Quadro elettrico costruito secondo regole CEE
• Dispositivo limitatore di coppia che inverte il movimento delle frese in caso di sovraccarico
• PLC LOGO SIEMENS per controllo periferiche
• Funzioni di arresto di emergenza in caso di introduzione accidentale di materiale ferroso
• La produzione varia in funzione del materiale e del crivello (circa 150–300 kg/ora)
• Conformità CE

Accessori (dettagli):

• Crivelli intercambiabili (diametri: 14, 16, 20, 25, 30, 35 mm)
• Coperchio superiore scorrevole della tramoggia con strisce in gomma
• Supplemento opzionale per spessore lamiera tramoggia 6 mm

Specifiche tecniche:

• Modello: 4080S
• Camera di taglio (mm): 400 × 800
• Potenza installata: 15 kW (7,5 + 7,5 kW)
• Trasmissione: ingranaggi, bagno d’olio
• Alberi frese: 2
• Frese temprate: 20 (acciaio speciale antiusura)
• Alberi introduttori: 2
• Dischi introduttori: 20
• Velocità media frese: 18 giri/min
• Produzione stimata: 150–300 kg/ora
• Motori: 2 × 7,5 kW 6 poli, multi-tensione, IE3
• Riduttori: 2 epicicloidali
• Tramoggia: lamiera elettrosaldata, carico frontale o dall’alto, coperchio scorrevole, protezioni anti rimbalzo
• Basamento: cassetto per aspirazione o 3 reti di protezione con sportello e micro
• Controllo: PLC Siemens LOGO; quadro elettrico secondo CEE; limitatore di coppia e inversione in sovraccarico
• Normativa: CE
