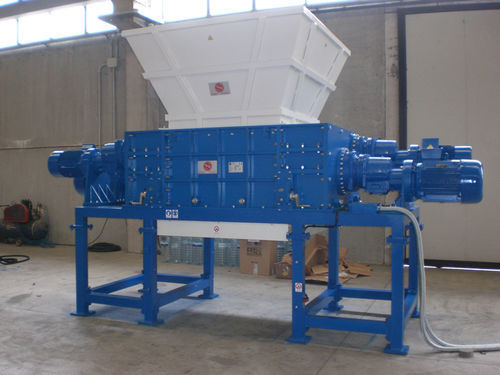

Trituratore a 4 alberi 120130S-MAX

di metalloper rifiuti solidi sfusidi pneumatici

Descrizione prodotto
Il 120/130S-MAX è un trituratore quadri albero heavy-duty con bocca/camera di taglio di 1.200 × 1.300 mm. Combina due alberi porta-frese e due alberi introduttori con dischi di alimentazione ed è disponibile in diverse configurazioni di potenza con quattro motoriduttori. Progettato per applicazioni gravose nel riciclaggio e nel pre-triturazione.

Caratteristiche principali

• Potenza installata (configurazioni): 81 kW / 91 kW / 104 kW / 134 kW (a seconda della configurazione)
• Trasmissione: per ingranaggi
• Numero alberi porta-frese: 2
• Numero frese temprate: 26 (50 mm) o 30 (40 mm); spessori disponibili: 40 mm, 50 mm, 70 mm
• Numero alberi introduttori: 2
• Numero dischi introduttori: 26 o 30 (4 punte, spessore secondo configurazione)
• Velocità media frese: 12–18 giri/min (a seconda della configurazione)
• Produzione: circa 3–6 t/ora (dipende da materiale e granulometria richiesta)
• Accessori: motoriduttore idraulico per griglia intercambiabile
• Sicurezza: arresto di emergenza, contatto chiusura tramoggia
• Peso indicativo: 10–12,5 t
• Costruzione conforme alle norme CE

Applicazioni consigliate
Macchina pesante adatta a materiali voluminosi e di difficile lavorazione. Può essere impiegata come pre-trituratore autonomo per elementi voluminosi o come trituratore secondario in combinazione con una griglia di evacuazione per controllare la pezzatura in uscita.

• Paraurti di auto e camion
• Serbatoi in polipropilene
• Sfridi voluminosi
• Pneumatici
• Pelli e stracci
• Bidoni e fusti metallici
• Rifiuti ospedalieri
• Rifiuti navali

Caratteristiche del trituratore

• Supporto in lamiera spessa elettrosaldata
• Supporti cuscinetto per rulli con tenute contro polveri e liquidi
• Alberi ad alta resistenza
• Frese speciali antiusura (26–30 unità secondo configurazione) con geometria multi-punta
• Dischi introduttori (26–30 unità) con profilo multi-punta per miglior presa sui corpi voluminosi
• Riduttori epicicloidali per gli alberi di taglio e di introduzione
• Motori Siemens per gli azionamenti secondo configurazione
• Griglia intercambiabile con servocomando idraulico per manutenzione e sostituzione
• Tramoggia rinforzata elettrosaldata predisposta per carico tramite "spider"
• Base in tubolari d'acciaio elettrosaldati con reti di protezione e microsicurezze

Caratteristiche del sistema di controllo

• Quadro elettrico conforme CE dotato di limitatore di coppia che inverte il movimento in caso di sovraccarico
• PLC Siemens S7-1200 per il controllo delle periferiche
• Touch screen SIMATIC Siemens per la regolazione dei parametri
• Software predisposto per il controllo dei sistemi di carico, del trituratore e dell'impianto di aspirazione
• Funzioni di arresto di emergenza e controllo di sicurezza
• Programma di manutenzione ISVE per segnalare gli interventi periodici
• Produzione variabile in funzione del materiale e della pezzatura: intervallo tipico 3–6 t/ora
• Costruzione conforme alle norme CE

Specifiche tecniche

• Modello: 120/130S-MAX
• Bocca / camera di taglio: 1.200 × 1.300 mm
• Potenza installata totale: configurazioni disponibili 81 / 91 / 104 / 134 kW
• Trasmissione: ingranaggi
• Numero alberi porta-frese: 2
• Frese temprate: 26 (50 mm) o 30 (40 mm); opzione 70 mm
• Numero alberi introduttori: 2
• Numero dischi introduttori: 26 o 30 (4 punte)
• Velocità media frese: 12–18 giri/min
• Produzione stimata: circa 3–6 t/ora
• Peso indicativo: 10–12,5 t
• Motori: alberi di taglio azionati da motori Siemens (es. 30 o 37 kW); alberi introduttori azionati da motori Siemens (es. 15 kW) secondo configurazione
• Griglia intercambiabile con servocomando idraulico
• Controllo: PLC Siemens S7-1200 e pannello SIMATIC
• Sicurezza: arresto emergenza, contatto chiusura tramoggia; conformità CE
