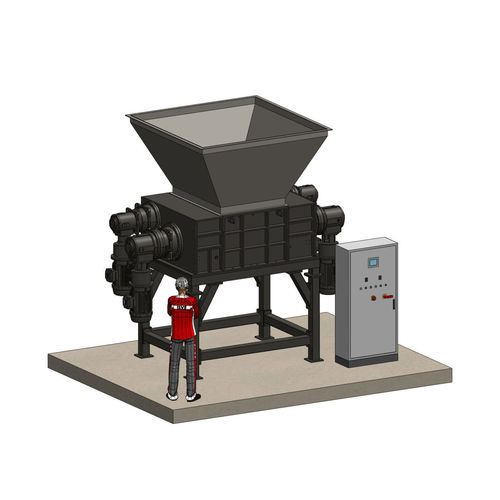

Trituratore a 4 alberi 100130S-MAX

per scarti industrialicon trasportatorerinforzato

Panoramica prodotto:
Il 100130S-MAX è un trituratore industriale 4 alberi per impieghi gravosi con camera di taglio 1000×1300 mm. Combina due alberi frese e due alberi introduttori/convogliatori, dotati di dischi introduttori e frese in acciaio anti-usura. La macchina è azionata da quattro motoriduttori per una potenza totale di 90 kW ed è progettata per applicazioni di riciclaggio intensive e continue.

Caratteristiche principali:

• Potenza installata totale: 90 kW (30 + 30 + 15 + 15 kW)
• Trasmissione: a ingranaggi con riduttori epicicloidali
• Alberi frese: 2
• Frese/coltelli temprati: 20 unità, 50 mm di spessore, acciaio speciale anti-usura
• Alberi introduttori/convogliatori: 2
• Dischi introduttori/convogliatori: 20 unità (acciaio 42CrMo)
• Velocità media frese: 12–15 giri/min
• Accessori: controllo discesa griglie intercambiabili; cassetto collegabile a sistema di aspirazione o nastro; reti di protezione
• Sicurezza: arresto di emergenza, contatto tramoggia chiusa, sportello frontale con micro di sicurezza
• Peso approssimativo: 12 t
• Normativa: conforme CE

Costruzione del trituratore:

• Struttura portante in lamiera elettrosaldata di elevato spessore
• Supporti cuscinetti a rullo con tenuta contro polvere e liquidi
• Alberi ad alta resistenza e anti-torsione
• 20 coltelli in acciaio speciale anti-usura da 50 mm di spessore
• 20 dischi introduttori in acciaio 42CrMo
• 2 riduttori epicicloidali per alberi frese
• 2 riduttori epicicloidali per alberi introduttori
• Motori per alberi frese: 2 x 45 kW multi-tensione/multi-frequenza, classe efficienza IE3
• Motori per dischi introduttori: 2 x 22 kW multi-tensione/multi-frequenza, classe efficienza IE3
• Tramoggia rinforzata elettrosaldata per carico dall’alto
• Base con cassetto collegabile ad aspirazione/convogliatore o rete di protezione e sportello frontale

Sistema di controllo:

• Quadro elettrico conforme CEE con limitatore di coppia che inverte i rotori in caso di sovraccarico
• PLC SIEMENS S7-1200 per il controllo delle periferiche
• Display touchscreen colore 6 in. per la regolazione dei parametri
• Programma di auto-regolazione AUTO TUNING ISVE
• Software predisposto per controllare sistemi di carico, molino raffinatore e sistemi di aspirazione
• Funzioni di arresto di emergenza e controllo di sicurezza
• ISVE MAINTENANCE PROGRAM per segnalazione manutenzioni
• Predisposizione per tele-assistenza e SAFETY SERVER CONNECTION ISVE per supervisione in tempo reale
• Esecuzione conforme a norma CE

Specifiche tecniche:

• Modello: 100130S-MAX
• Camera di taglio (L x H): 1000 x 1300 mm
• Potenza installata totale: 90 kW (30 + 30 + 15 + 15 kW)
• Tipo di trasmissione: a ingranaggi con riduttori epicicloidali
• Alberi frese: 2
• Alberi introduttori/convogliatori: 2
• Coltelli temprati: 20 pezzi, 50 mm di spessore, acciaio speciale anti-usura
• Dischi introduttori: 20 pezzi, acciaio 42CrMo
• Velocità media coltelli: 12–15 giri/min
• Motori: frese 2 x 45 kW (IE3), dischi 2 x 22 kW (IE3)
• Peso approssimativo: 12 tonnellate
• Sicurezza: arresto emergenza, contatto tramoggia chiusa, sportello frontale con micro
• Opzioni: controllo discesa griglie intercambiabili; cassetto per aspirazione o nastro; reti di protezione
• Automazione: SIEMENS S7-1200; display touchscreen 6 in.; AUTO TUNING ISVE; predisposizione tele-assistenza
• Conformità: CE
