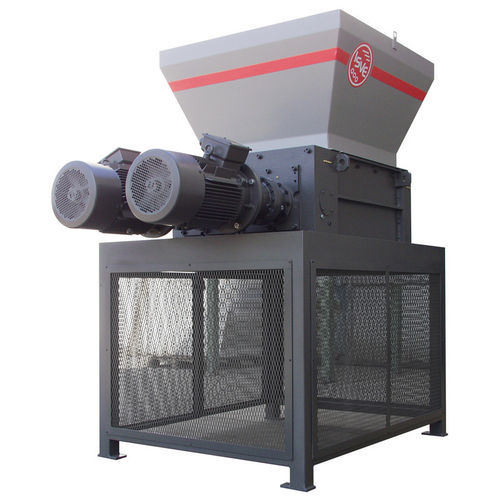

Trituratore a 4 alberi 80-80SA

cartadi metallodi pneumatici

Principali caratteristiche:

• Camera di taglio: 800×800 mm
• Potenza installata: 22 kW (11 kW + 11 kW)
• Trasmissione: ingranaggi in bagno d'olio
• Nr. alberi frese: 2 (più 2 alberi introduttori — totale 4 alberi)
• Nr. frese temperate: 42
• Nr. dischi introduttori: 21
• Velocità media frese: circa 18 giri/min
• Produzione stimata: 350–650 kg/ora (a seconda del materiale e del vaglio)
• Sicurezze: arresto d'emergenza, contatto chiusura tramoggia, micros di sicurezza sul portellone
• Conformità: CE

Accessori a richiesta:

• Dischi introduttori a corona o dentati
• Tramoggia intercambiabile
• Vaglio intercambiabile (diversi diametri)
• Basamento su misura

Applicazioni consigliate: Trituratore di medie dimensioni, versatile, adatto a trattare una vasta gamma di scarti e pezzi voluminosi. Inseribile in linee produttive per funzionamento continuo. Materiali tipici: pezzi di legno di grandi dimensioni, pallet, stracci, plastiche, pelli, pneumatici, carta, cartone, imballaggi, nastri in polietilene, film plastici, bottiglie PET, lattine, tappezzeria, paraurti, bauleti, teloni, scarti di produzione, teste/code di estrusione, documentazione cartacea, ecc.

Caratteristiche costruttive del trituratore:

• Struttura in lamiera d'acciaio elettrosaldata di elevato spessore
• Alloggiamenti cuscinetti con tenuta contro polveri e liquidi
• Piastre laterali antiusura intercambiabili che separano la camera di taglio dalle flange porta‑cuscinetti
• Alberi di grande sezione con 42 frese in acciaio speciale antiusura e 21 dischi introduttori
• Disposizione scalare dei denti per migliore presa e avanzamento di taglio
• 2 riduttori epicicloidali con assi paralleli all'asse delle frese
• Sistema di trasmissione con ingranaggi e pignoni in acciaio in bagno d'olio
• Tramoggia elettrosaldata per carico frontale o dall'alto con coperchio scorrevole e bande in gomma anti‑ritorno
• Basamento predisposto per collegamento a impianto di aspirazione o fornito con reti di protezione e portello di sicurezza

Caratteristiche del sistema di controllo:

• Quadro elettrico a norme CEE/CE con limitatore di coppia che inverte il movimento del pistone in caso di sovraccarico
• PLC SIEMENS S7‑1200 per controllo periferiche
• Display touch SIMATIC SIEMENS per regolazione parametri
• Software predisposto per gestione caricamento, mulinello e sistema di aspirazione
• Funzioni di arresto d'emergenza e sicurezza
• ISVE MAINTENANCE PROGRAM: promemoria interventi di manutenzione
• Possibilità di monitoraggio remoto tramite ISVE Server Connect

Accessori / Opzioni (dettagli):

• Vaglio intercambiabile per determinare la pezzatura finale (es. Ø 14, 16, 20, 25, 30, 35 mm)
• Coperchio superiore tramoggia scorrevole con strisce in gomma
• ISVE Server Connect: modulo internet per monitoraggio automatico, regolazione remota e aggiornamenti software
• Opzioni pannello: limite di coppia, PLC SIEMENS S7‑1200, touchscreen 6" a colori, software per controllo carico/mulino/aspirazione, predisposizione teleassistenza

Specifiche tecniche:

• Modello: 80‑80SA
• Camera di taglio: 800 × 800 mm
• Potenza installata: 22 kW (2 × 11 kW) / 30 HP (15 + 15 HP)
• Trasmissione: ingranaggi in bagno d'olio
• Numero alberi frese: 2
• Frese temperate: 42 (acciaio speciale antiusura)
• Alberi introduttori: 2
• Dischi introduttori: 21
• Velocità media frese: circa 18 giri/min
• Produzione indicativa: circa 350–650 kg/ora
• Riduttori: 2 epicicloidali
• Motori: 2 × 11 kW, 6 poli, multi‑tensione/multi‑frequenza, IE3
• Opzioni: vagli intercambiabili
• Sicurezze: arresto d'emergenza, contatto chiusura tramoggia, micros di sicurezza
• Conformità: CE
