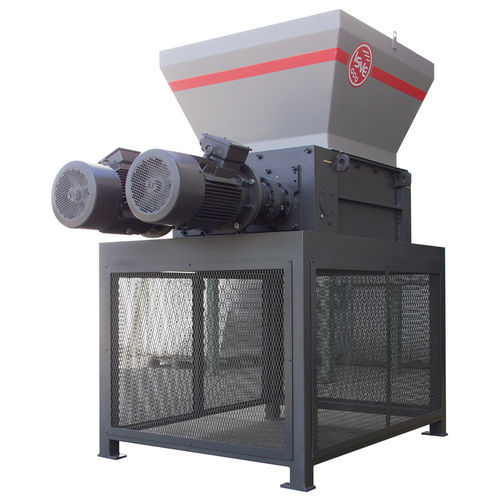

Trituratore a 4 alberi 8080S

cartadi metallodi pneumatici

Panoramica
Il trituratore industriale a 4 alberi Modello 8080S è progettato per il riciclo e il trattamento del legno, adatto per installazione in linea e funzionamento continuo in applicazioni industriali di media intensità.

Caratteristiche principali

• Camera di taglio: 800×800 mm
• Potenza installata: 22 kW (11 kW + 11 kW) — 30 HP (15 + 15 HP)
• Trasmissione: ingranaggi (bagno d’olio)
• Nr. alberi frese: 2
• Nr. frese temperate: 42
• Nr. alberi introduttori: 2
• Nr. dischi introduttori: 42
• Velocità media frese: circa 18 giri/min
• Produzione stimata: 350–650 kg/h (a seconda del materiale e del vaglio)
• Sicurezza: arresto d’emergenza, contatto tramoggia chiusa, microinterruttore sportello frontale
• Norme: esecuzione conforme alle norme CE

Applicazioni

• Pezzame di legno, pallet e scarti
• Materie plastiche, film e bottiglie PET
• Carta, cartone e imballaggi
• Tessuti, tappezzeria e rivestimenti
• Pneumatici, piccoli contenitori metallici e rifiuti misti

Costruzione e componenti

• Struttura in lamiera elettrosaldata di elevato spessore
• Supporti per cuscinetti a rulli ago con tenute contro polveri e liquidi
• Piastre antiusura intercambiabili che separano la camera di taglio dalle flange dei cuscinetti
• Alberi robusti con 42 frese temperate e 42 dischi introduttori
• Disposizione scalare dei denti per taglio progressivo
• 2 riduttori epicicloidali con assi paralleli
• 2 motori 11 kW multi-tensione (IE3 opzione)

Sistema di controllo

• Quadro elettrico a norme CE con limitatore di coppia che inverte il moto in caso di sovraccarico
• PLC SIEMENS S7-1200 (o LOGO su versioni base)
• Display touch SIMATIC per la regolazione dei parametri
• Software predisposto per il controllo carico, raffinatore e aspirazione
• ISVE Maintenance Program visualizzabile su touch screen

Accessori e opzioni

• Vaglio intercambiabile (diametri 14–35 mm)
• Tramoggia con coperchio scorrevole e bande in gomma anti fly-back
• ISVE Server Connect per monitoraggio e aggiornamenti da remoto
• Albero anti-torsione, pacchetto di controllo SIEMENS avanzato, pannello operatore touch

Caratteristiche / specifiche tecniche

• Modello: 8080S
• Camera di taglio: 800×800 mm
• Potenza installata: 22 kW (11+11 kW) — 30 HP (15+15 HP)
• Motori: 2 × 11 kW, 6 poli, multi-tensione (IE3 opzione)
• Trasmissione: ingranaggi, bagno d’olio
• Riduttori: 2 epicicloidali
• Alberi frese: 2
• Frese temperate: 42
• Dischi introduttori: 42
• Velocità frese: ca. 18 giri/min
• Produzione indicativa: 350–650 kg/h
• Controllo: PLC SIEMENS S7-1200, display SIMATIC
• Conformità: CE
