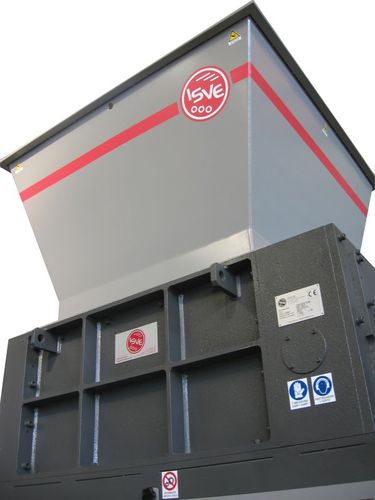

Trituratore a 4 alberi 140-100S

cartadi metallodi pneumatici

Principali caratteristiche:

• Configurazione a 4 alberi: 2 alberi frese + 2 alberi introduttori
• Camera di taglio: 1000×1400 mm
• Potenza installata: 44 kW (22 kW + 22 kW) — alternativa: 60 HP (30+30 HP)
• Trasmissione: ad ingranaggi, bagno d'olio con ingranaggi e pignoni in acciaio
• Nr. alberi frese: 2
• Nr. frese temprate: 35 unità, spessore 40 mm
• Nr. alberi introduttori: 2
• Nr. dischi introduttori: 35
• Velocità media frese: 18 giri/min
• Produzione indicativa: ca. 2–3,5 t/h (variabile a seconda del materiale e della granulometria)
• Sicurezza: arresto d'emergenza, contatto chiusura tramoggia (micro portellone frontale opzionale)
• Esecuzione conforme alle norme CE

Accessori a richiesta:

• Tramoggia intercambiabile (carico frontale o dall'alto)
• Vaglio / griglia intercambiabile per calibrazione
• Basamento su misura

Note d'impiego:
Trituratore di categoria medio-pesante, altamente polivalente, adatto alla triturazione di numerosi scarti e materiali voluminosi. Progettato per integrazione in linea e funzionamento continuo. Consigliato per pezzi di legno di grandi dimensioni, bancali, stracci, materie plastiche, pellame, pneumatici, carta, cartone, imballaggi, nastri in polietilene, film plastici, bottiglie PET, contenitori metallici, tappezzeria, paraurti, teloni cerati, documentazione cartacea, scarti plastici, masselotte di estrusione, ecc.

Caratteristiche del trituratore:

• Struttura: supporto in lamiera d'acciaio elettrosaldata di elevato spessore
• Alloggiamenti cuscinetti: supporti a rulli cilindrici con tenuta contro polveri e liquidi
• Piastre laterali antiusura intercambiabili con intercapedine che separa la camera di taglio dalle flange porta-cuscinetti
• Alberi sovradimensionati con 35 frese in acciaio speciale antiusura e 35 dischi introduttori per facilitare la presa dei corpi voluminosi
• Spessore utensili: 40 mm
• Disposizione scalare dei denti per migliore presa e progressione di taglio
• 2 riduttori epicicloidali con assi paralleli all'asse delle frese
• 2 motori 22 kW multi-tensione/multi-frequenza, classe efficienza PREMIUM (IE3)
• Sistema di trasmissione in bagno d'olio con ingranaggi e pignoni in acciaio
• Barra di protezione per i motori elettrici
• Camera di taglio: 1400×1000 mm
• Tramoggia in lamiera elettrosaldata per carico frontale o dall'alto
• Basamento con cassetto collegabile a sistema di aspirazione / nastro trasportatore o 3 reti di protezione con cancelletto frontale e micro di sicurezza
• Peso approssimativo: 6,5 t

Caratteristiche del sistema di controllo:

• Quadro elettrico a norme CEE con limitatore di coppia che inverte il moto delle frese in caso di sovraccarico
• PLC SIEMENS S7-1200 per il controllo delle periferiche
• Display touch 6" a colori per la regolazione dei parametri macchina
• Software predisposto per il comando dei sistemi di carico, del trituratore e dell'impianto di aspirazione
• Funzioni di emergenza per l'arresto sicuro dell'impianto
• ISVE MAINTENANCE PROGRAM: promemoria manutenzioni su touch screen
• Predisposizione per teleassistenza e "SAFETY SERVER CONNECTION ISVE" per supervisione in tempo reale
• Esecuzione a norme CE

Caratteristiche / specificazioni tecniche:

• Modello: 140-100S
• Camera di taglio: 1000×1400 mm
• Potenza installata: 44 kW (22+22 kW) — alternativa: 60 HP (30+30 HP)
• Trasmissione: ingranaggi in bagno d'olio
• Numero alberi frese: 2
• Numero frese temprate: 35 (spessore utensili 40 mm)
• Numero alberi introduttori: 2
• Numero dischi introduttori: 35
• Velocità media frese: 18 giri/min
• Produzione indicativa: ca. 2–3,5 t/h
• Peso: ca. 6,5 t
• Controllo: PLC SIEMENS S7-1200, display 6" touch
• Opzioni: tramoggia intercambiabile, vaglio intercambiabile, basamento su misura
• Normativa: esecuzione a norme CE
