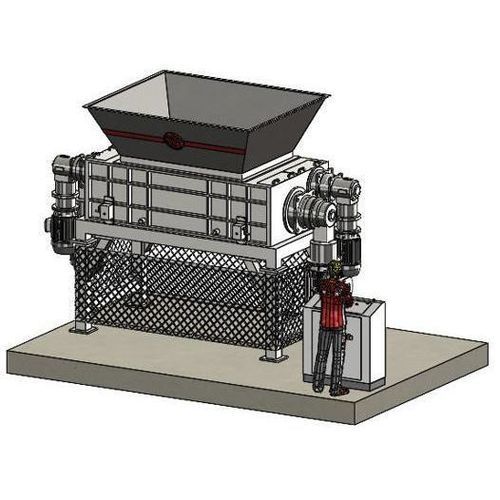

Trituratore a 4 alberi 180130S-MAX

per scarti industrialicon trasportatorerinforzato

Presentazione
Il 180130S-MAX è un trituratore industriale a 4 alberi con bocca di carico 1.800×1.300 mm. Combina due alberi frese e due alberi introduttori/convogliatori ed è azionato da quattro motoriduttori per una potenza installata totale di 120 kW (2×45 kW per gli alberi frese, 2×15 kW per gli alberi introduttori). La serie MAX è studiata per impieghi gravosi nel riciclaggio e nel pretrituraggio.

Principali caratteristiche

• Potenza installata totale: 120 kW (2×45 kW + 2×15 kW)
• Trasmissione: a ingranaggi
• Numero alberi frese: 2
• Frese temperate: 36 pezzi, spessore 50 mm
• Numero alberi introduttori/convogliatori: 2
• Dischi introduttori: 36 con 4 becchi, acciaio 42CrMo
• Regime medio frese: 10–15 giri/min
• Ausiliari: comando discesa, vaglio intercambiabile
• Sicurezza: arresto d’emergenza, contatto chiusura tramoggia, microswitch di sicurezza
• Peso (circa): 16 t
• Esecuzione a norme CE

Caratteristiche del trituratore

• Struttura in lamiera d’acciaio elettrosaldata di elevato spessore
• Supporti cuscinetto a rulli con tenuta contro polveri e liquidi
• Alberi ad alta resistenza a torsione e flessione
• 36 frese in acciaio speciale antiusura, spessore 50 mm
• 36 dischi introduttori in 42CrMo
• 2 riduttori epicicloidali per alberi frese
• 2 riduttori epicicloidali per alberi introduttori
• Motori: 2×45 kW multi-tensione/multi-frequenza (IE3) per alberi frese
• Motori: 2×15 kW multi-tensione/multi-frequenza (IE3) per alberi introduttori
• Tramoggia rinforzata elettrosaldata predisposta per carico dall’alto
• Base con cassetto collegabile a impianto di aspirazione/nastro o nr. 3 reti di protezione con cancelletto frontale e micro di sicurezza

Caratteristiche del sistema di controllo

• Quadro elettrico conforme a norme CEE/CE con limitatore di coppia che inverte il moto in caso di sovraccarico
• PLC SIEMENS S7-1200 per controllo periferiche
• Display touch screen 6" a colori per regolazione parametri
• Programma AUTO TUNING ISVE di autoregolazione
• Software predisposto per controllo sistemi di carico, mulino raffinatore e/o impianto di aspirazione
• Funzioni di emergenza per arresto sicuro dell’impianto
• ISVE MAINTENANCE PROGRAM: avvisi di manutenzione sul pannello HMI
• Predisposizione per teleassistenza e SAFETY SERVER CONNECTION ISVE (supervisione in tempo reale)
• Esecuzione a norme CE

Caratteristiche / specificazioni tecniche

• Modello: 180130S-MAX
• Bocca di carico (L×H): 1.800×1.300 mm
• Camera di taglio: 1.800×1.300 mm
• Potenza installata totale: 120 kW (2×45 kW + 2×15 kW)
• Alberi frese: 2
• Frese temperate: 36 pezzi, spessore 50 mm
• Alberi introduttori: 2
• Dischi introduttori: 36 (4 becchi), 42CrMo
• Regime medio frese: 10–15 giri/min
• Motori alberi frese: 2×45 kW, IE3
• Motori alberi introduttori: 2×15 kW, IE3
• Peso macchina: circa 16 t
• Costruzione: lamiera elettrosaldata spessa; tramoggia rinforzata
• Sicurezza: arresto d’emergenza, contatto tramoggia chiusa, limitatore di coppia
• Controllo: SIEMENS S7-1200, HMI 6", AUTO TUNING ISVE
• Normativa: esecuzione a norme CE
