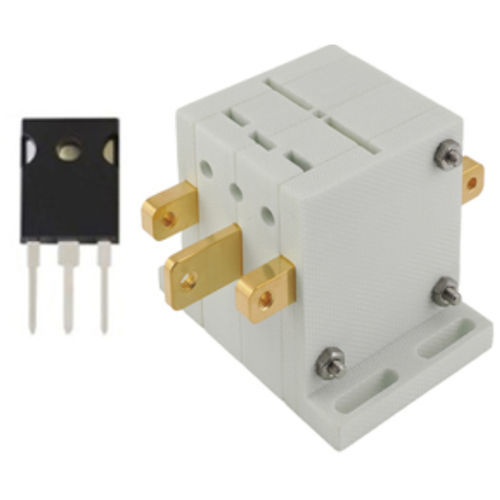

Socket di test per transistor di potenza T3P-HH-KL-250

Kelvin

Specifiche speciali: Zoccoli per transistor di potenza, tipo ad alte prestazioni - Progettato per la valutazione di MOSFET SiC/GaN a foro passante. - Corrente elevata: DC50A a 25℃ - Resistente al calore: 250℃ max - Connessione Kelvin possibile Questo zoccolo è progettato per alte prestazioni, supportando il test di dispositivi semiconduttori individuali come transistor di potenza e tiristori, ed è adatto per applicazioni ad alta corrente e alta tensione. Pacchetti accettabili: TO-247, TO-3P, TO-254, TO-220, ecc. (Alcuni pacchetti potrebbero non essere utilizzabili.) Specifiche (P/N T3P-HH-KL-250): Durata di accoppiamento: 10.000 cicli min Resistenza di contatto: 20 mΩ max Corrente nominale: DC50A a 25℃ (Tra 1 e 2) AWG#10(5.5mm²) Temperatura ambiente con aumento di 30℃ Resistenza di isolamento: 500MΩ min Tensione di tenuta: AC2000V 1 minuto a 25℃ (Tra 1 e 2) Intervallo di temperatura: -55 a +250°C (Incluso l'aumento di temperatura dovuto alla corrente elettrica) Materiali: Corpo: Termoplastico ad alta temperatura Contatto: Lega di rame Dispositivo accettabile: TO-247, TO-3P, TO-254, TO-220 ecc. Assegnazione dei pin: 1: Drain 2: Source 3: Gate Come usare: Inserire il dispositivo dalla fessura di inserimento nella parte superiore del socket di test. Stringere le tre viti di regolazione con una chiave esagonale. La preparazione della misurazione è completata. Dopo aver completato il test, spegnere l'alimentazione e allentare la vite di regolazione. Rimuovere il dispositivo. Come collegare il cavo: Un esempio di connessione è mostrato di seguito. Note aggiuntive: Quando si fissa il socket a una scheda, utilizzare uno spessore da 1,6 a 4,0 mm. Zoccolo di prova ad alte prestazioni per MOSFET SiC/GaN Corrente elevata: DC50A a 25℃ Resistente al calore: fino a 250℃ Connessione Kelvin possibile Pacchetti accettabili: TO-247, TO-3P, TO-254, TO-220 Durata di accoppiamento: 10.000 cicli min Resistenza di contatto: 20 mΩ max Resistenza di isolamento: 500MΩ min Tensione di tenuta: AC2000V 1 min a 25℃ Intervallo di temperatura: -55 a +250°C Materiale del corpo: Termoplastico ad alta temperatura Materiale di contatto: Lega di rame
