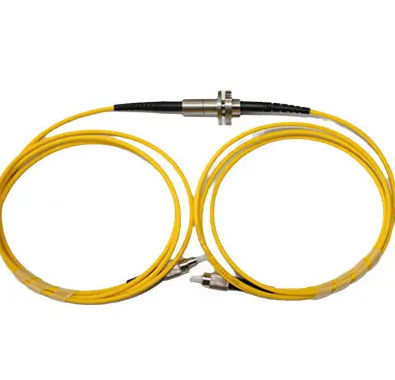

Giunti a fibra ottica ad albero pieno HS-1F-002medicoper applicazioni robotichedi videosorveglianza
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Struttura
- ad albero pieno
- Applicazioni
- medico, per applicazioni robotiche, di videosorveglianza, per antenna radar, sottomarino, industriale
- Altre caratteristiche
- IP54, con montaggio pendolare, senza contatto
- Numero di contatti
1 unit
Descrizione
Breve descrizione
Applicazioni tipiche
Denominazione del prodotto
Specifiche tecniche
Opzioni e personalizzazioni
- Ingiant HS-1F-002 è un giunto rotante in fibra ottica per sistemi single-mode o multi-mode che consente la trasmissione ottica bidirezionale continua.
- Progetto senza contatto e struttura completamente chiusa per rotazione ad alta velocità e lunga durata operativa.
- Lunghezza fibra standard sull’unità: 1,1 m (pigtail personalizzabili).
Applicazioni tipiche
- Robotica industriale e robot di fascia alta
- Sistemi di movimentazione materiali ad alta precisione
- Torrette rotanti e postazioni su veicoli militari
- Sistemi di controllo remoto, piattaforme radar e antenne
- Sensori in fibra ottica, piatti rotanti per video ad alta velocità e distribuzione segnali
- Apparecchiature per imaging medico e sistemi di videosorveglianza
- Sistemi operativi subacquei e dispositivi di illuminazione d’emergenza
- Attrezzature per esposizioni/display e altre piattaforme rotanti di precisione
Denominazione del prodotto
- Tipo di prodotto: HS — anello scorrevole ad albero solido
- Channels: numero + F (numero canali ottici, es. 1F, 3F)
- Tipo di fibra: 9/125 (single-mode), 50/125 o 62,5/125 (multi-mode)
- Lunghezze d’onda operative: 850 nm, 1310 nm, 1550 nm
- Pigtail: 1,2 m standard (S = specifica cliente); incapsulamento blindato opzionale; connettori: FC / ST / SC / LC / N = senza connettore; terminazione: PC (piatto), APC (angolato)
- Esempio codice prodotto: HS-3F-50/125-S-Φ2.0K-FC/PC
Specifiche tecniche
- Numero di anelli: 1 anello (personalizzabile)
- Larghezza di banda: ±50 nm
- Gamma di lunghezze d’onda: 850 ~ 1550 nm
- Perdita d’inserzione max: ≤ 1,5 dB
- Variazione perdita d’inserzione: ≤ 0,5 dB
- Perdita di ritorno: ≥ 50 dB
- Potenza sopportata: ≤ 23 dBm
- Tipo fibra standard: 9/125 (single-mode)
- Resistenza alla trazione: ≤ 12 N
- Velocità massima di rotazione: 2000 rpm
- Vita stimata: ≥ 200 milioni di rivoluzioni
- Temperatura operativa: -20 ~ +60 °C
- Temperatura di stoccaggio: -45 ~ +85 °C
- Peso: ca. 15 g
- Grado di protezione: IP54 (IP65, IP67 opzionali)
- Norma vibrazioni e urti: GBJ150
Opzioni e personalizzazioni
- Configurazioni canali, tipo di fibra e terminazioni connettore disponibili su richiesta.
- Grado di protezione (IP65/IP67), lunghezza pigtail e incapsulamento blindato possono essere specificati per requisiti ambientali o meccanici.
- Disegni tecnici (2D/3D) e schede tecniche disponibili per integrazione e progetti OEM.
