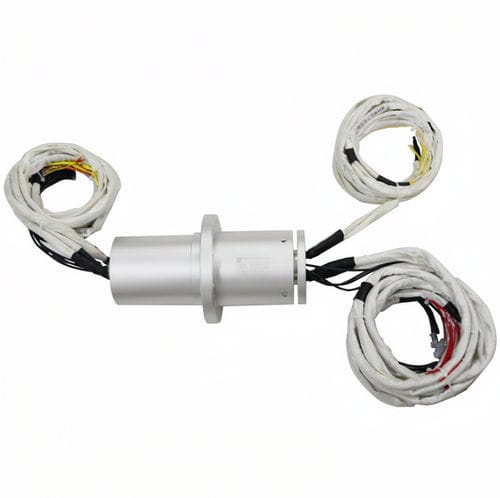

Giunti a fibra ottica ibrido DHS095-27-4F

per applicazioni industrialiin alluminioibrido

Descrizione breve
Anello di scorrimento ibrido che combina 4 canali in fibra ottica (single-mode/multi-mode) con fino a 27 circuiti elettrici/segnale per rotazione continua o intermittente a 360 gradi. Progettato per trasmettere dati ottici ad alta capacità e alimentazione/segnali tra parti fisse e rotanti, riducendo lo stress meccanico sulle fibre e semplificando l'integrazione del sistema.

Parametri principali

• Modello: DHS095-27-4F
• Numero di circuiti: 27
• Canali ottici: 4 (supporta single-mode / multi-mode)
• Temperatura di esercizio: -40°C a +65°C
• Umidità di lavoro: ≤70%
• Tensione nominale: 0–240 VAC/VDC
• Corrente nominale: personalizzabile
• Grado di protezione: IP54
• Resistenza di isolamento: ≥1000 MΩ @500 VDC
• Resistenza dielettrica: 1500 VAC @50Hz, 60 s, perdita 2 mA
• Materiale della custodia: lega di alluminio
• Materiale dei contatti elettrici: metallo prezioso
• Variazione della resistenza dinamica: ≤10MΩ
• Cavi: filo flessibile trefolato stagnato con isolamento in Teflon colorato, lunghezza 500 mm + 20 mm
• Velocità di rotazione: 0–600 giri/min

Caratteristiche

• Trasmette segnali in fibra single-mode o multi-mode insieme a più canali elettrici
• Opzioni connettori ottici: FC, SC, ST, SMA o LC (PC e APC); trasmissione ibrida di potenza, controllo e segnali a bassa potenza
• Può essere combinato con anelli di scorrimento elettrici tradizionali per formare anelli bus fotoelettrici per la trasmissione di potenza e dati ad alta velocità
• Trasmissione ottica senza contatto elettrico sui percorsi in fibra; nessun attrito sui nuclei in fibra, lunga durata (fino a 100 milioni di rivoluzioni per alcuni nuclei)
• Affidabile, senza perdite e immune alle interferenze elettromagnetiche, adatto per trasmissioni ottiche a lunga distanza

Disegno del prodotto
Disegni e immagini del prodotto per la serie DHS095 sono disponibili come riferimento per installazione e integrazione (illustrativi).

Specifiche tecniche

• Modello: DHS095-27-4F (serie DHS095)
• Canali ottici: 4 (single-mode / multi-mode)
• Circuiti elettrici/segnale: fino a 27 circuiti
• Temperatura operativa: -40°C a +65°C
• Tensione nominale: 0–240 VAC/VDC
• Grado di protezione: IP54
• Resistenza di isolamento: ≥1000 MΩ @500 VDC
• Resistenza dielettrica: 1500 VAC @50Hz per 60 s, perdita 2 mA
• Materiale dei contatti: metallo prezioso
• Cavi: isolamento Teflon colorato & conduttore trefolato stagnato, lunghezza 500 mm + 20 mm
• Velocità di rotazione: 0–600 giri/min
