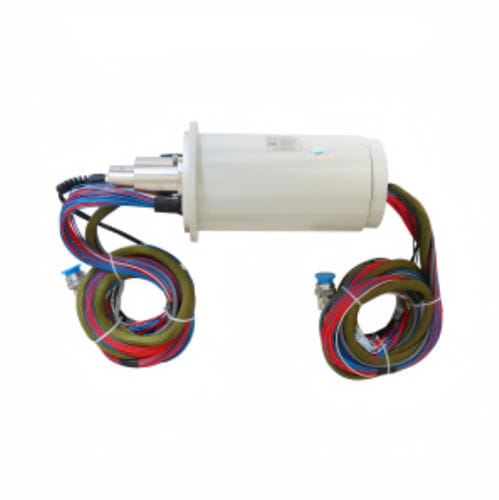

Collettore rotante ibrido DHS130-56-5F

di fibra otticaelettrotticoa capsula

Breve descrizione
Serie DHS130 anello collettore fotoelettrico a 5 canali per fibra ottica

Panoramica
La serie DHS130 di anelli combinati fotoelettrici a 5 ingressi e 5 uscite trasmette 5 fibre ottiche e da 1 a 56 canali elettrici contemporaneamente. Si tratta di un anello collettore conduttivo integrato con struttura in lega di alluminio. I percorsi elettrici supportano segnali (2A), 10A, 50A e tensioni fino a 600VAC/VDC.

Applicazioni e funzionalità
Gli anelli collettori fotoelettrici consentono una rotazione continua di 360° mantenendo l'alimentazione e la trasmissione dati in fibra ottica senza interruzioni. Utilizzano fibre ottiche per trasferire grandi quantità di dati tra componenti rotanti e fissi. Adatti a rotazione continua illimitata o intermittente, migliorano l'integrazione meccanica e proteggono le fibre ottiche dai danni dovuti alla rotazione della giunzione.

I nostri punti di forza

• Caratteristiche del prodotto: grado di protezione IP; adatto ad ambienti estremi; versioni antideflagranti disponibili; bassa manutenzione; integrazione di canali ad alta frequenza; unità standard e progetti su misura; supporto per trasmissione video HD ad elevate frequenze di frame; rotazione continua a 360°; integrazione di giunti rotanti ed Ethernet; compatibile con sistemi totalmente cardanici; integrazione di capsule anti-torsione; progettato per lunga vita utile.
• Capacità aziendali: servizi OEM e ODM; team professionale di R&S e produzione; stabilimento con aree di produzione e R&S per soddisfare diverse richieste dei clienti.
• Assistenza post-vendita e supporto tecnico: assistenza post-vendita e supporto tecnico disponibili; fornitore qualificato a lungo termine per più unità militari, istituti di ricerca e aziende.

Disegno di riferimento del prodotto
Esempio di modello: DHS100-18-4F (disegno indicativo fornito a titolo di riferimento)

Caratteristiche / Specifiche tecniche

• Denominazione modello: DHS130-56-5F (configurazione rappresentativa)
• Serie: serie DHS130
• Numero di circuiti: 56
• Temperatura di esercizio: -40°C ~ +65°C
• Corrente nominale: personalizzabile (supporta varie correnti inclusi segnali 2A, 10A, 50A)
• Umidità di esercizio: ≤70%
• Tensione nominale: 0 ~ 240 VAC/VDC
• Grado di protezione: IP54
• Resistenza d'isolamento: ≥1000 MΩ @ 500 VDC
• Resistenza dielettrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Materiale del telaio: lega di alluminio
• Materiale di contatto elettrico: metallo prezioso
• Variazione della resistenza dinamica: ≤10 mΩ (tipico)
• Specifiche cavi: conduttori flessibili stagnati, isolamento in teflon colorato
• Velocità di rotazione: 0 ~ 600 rpm
• Lunghezza dei cavi: 500 mm + 20 mm
