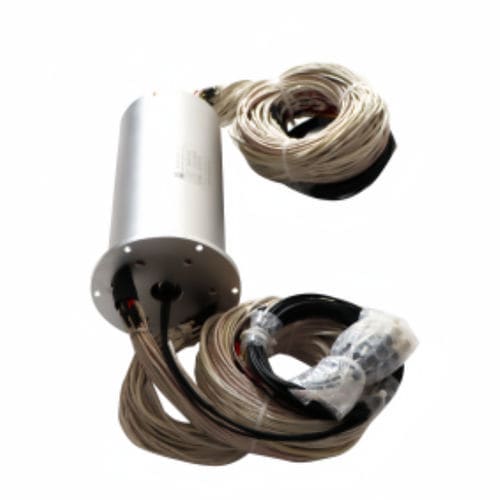

Collettore rotante elettrottico DHS085-70-4F

di fibra otticaibridomedico

Breve descrizione
DHS085-70-4F anello collettore optoelettronico (anello collettore ibrido optoelettronico a quattro canali) in grado di trasmettere 4 fibre ottiche e da 1 a 70 canali elettrici simultaneamente. Anello collettore conduttivo di precisione integrale con struttura in lega di alluminio. I percorsi elettrici supportano segnale (2A), 10A e 50A; tensione fino a 600 VAC/VDC.

Panoramica del prodotto
Gli anelli collettori optoelettronici utilizzano fibre ottiche per la trasmissione dei dati tra componenti rotanti e fissi del sistema. Permettono rotazione illimitata, continua o intermittente, trasmettendo dati ad alta capacità e segnali elettrici, migliorando l'integrazione meccanica e prevenendo danni alle fibre causati da giunti rotanti. Possono essere combinati con anelli collettori elettrici tradizionali per creare soluzioni ibride fotoelettriche per alimentazione e trasferimento dati ad alta velocità.

Applicazioni tipiche

• Robot di fascia alta
• Sistemi di trasporto materiali di fascia alta
• Torrette rotanti su veicoli militari
• Sistemi di telecomando
• Antenne radar
• Sensori in fibra ottica e altre piattaforme rotanti (tavole di velocità)
• Trasmissione e controllo di video ad alta velocità, segnali digitali e analogici
• Sistemi medicali
• Sistemi di videosorveglianza
• Sistemi di sicurezza nazionali o internazionali
• Sistemi operativi per sommergibili
• Apparecchiature di illuminazione di emergenza
• Attrezzature per esposizioni/visualizzazione

Dettagli del prodotto (parametri principali)
Modello: DHS085-70-4F
Numero di circuiti: 70
Temperatura di esercizio: -40°C ~ +65°C
Corrente nominale: personalizzabile
Umidità di esercizio: ≤70%
Tensione nominale: 0 ~ 240 VAC/VDC
Grado di protezione: IP54
Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
Materiale del corpo: Lega di alluminio
Resistenza di isolamento dielettrico: 1500 VAC @ 50Hz, 60s, 2mA
Materiale dei contatti elettrici: Metallo prezioso
Variazione della resistenza dinamica: ≤10 mΩ
Specifiche dei cavi: Conduttore flessibile trefolato stagnato con isolamento in teflon colorato
Velocità di rotazione: 0 ~ 600 rpm
Lunghezza del cavo: 500 mm + 20 mm

Caratteristiche / specifiche tecniche

• Trasmissione: 4 fibre ottiche + 1 a 70 canali elettrici
• Percorsi elettrici supportati: segnale (2A), 10A, 50A; fino a 600 VAC/VDC
• Numero di circuiti: 70
• Temperatura di esercizio: -40°C ~ +65°C
• Corrente nominale: personalizzabile
• Umidità di esercizio: ≤70%
• Tensione nominale: 0 ~ 240 VAC/VDC
• Grado di protezione: IP54
• Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
• Materiale del corpo: Lega di alluminio
• Resistenza dielettrica: 1500 VAC @ 50Hz, 60s, 2mA
• Materiale dei contatti elettrici: Metallo prezioso
• Variazione della resistenza dinamica: ≤10 mΩ
• Cavi: Conduttore flessibile trefolato stagnato con isolamento in teflon colorato
• Velocità di rotazione: 0 ~ 600 rpm
• Lunghezza del cavo: 500 mm + 20 mm
