Giunti a fibra ottica per applicazioni marine GHS025-NF-01

per il settore aeronauticoper applicazioni industrialiper centrale eolica

Aperçu du produit

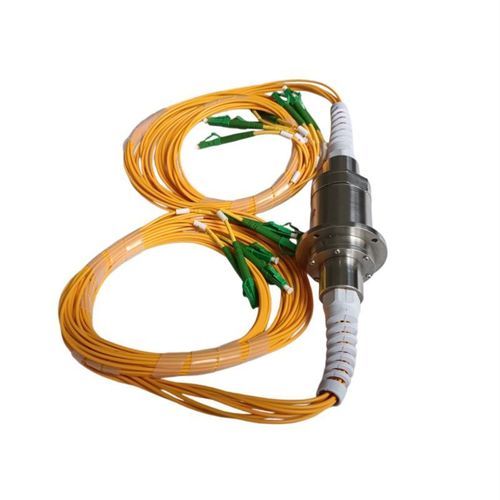

L'anello rotante per fibra ottica a 8 canali (giunto rotante per fibra ottica / FORJ) è un dispositivo di trasmissione rotante di precisione progettato per una rotazione continua a 360° mantenendo una trasmissione ottica stabile e a bassa perdita. Integra fino a 8 canali ottici indipendenti in un involucro compatto, consentendo la trasmissione simultanea di dati, video o segnali di sensori senza torsione dei cavi. Questo modello è dotato di fibra monomodale (9/125 µm), connettori LC/PC e pigtail blindati da 2,0 mm per prestazioni affidabili in ambienti industriali e sul campo esigenti.

Caratteristiche principali

• 8 canali ottici indipendenti – Supporta la trasmissione multi-segnale (dati, video, controllo) in un'unica unità compatta
• Bassa perdita di inserzione – ≤ 3 dB per canale, con variazione stabile ≤ ±0,20 dB
• Alta durabilità – Durata utile > 100 milioni di rivoluzioni
• Grado di protezione IP65 – A tenuta di polvere e protetto contro getti d'acqua, adatto per uso esterno e ambienti industriali gravosi
• Ampia temperatura operativa – -40°C a +85°C per ambienti estremi
• Design compatto – Ingombro ridotto per integrazione in sistemi rotanti esistenti
• Opzioni personalizzabili – Numero di canali (2–10), tipo di connettore (FC/ST/SC/LC), tipo di fibra (monomodale / multimodale), lunghezza del cavo e materiale della guaina disponibili

Specifiche tecniche
Numero di canali: 8 (personalizzabile 2–10)
Gamma di lunghezze d'onda: 1310 / 1550 nm
Perdita di inserzione: ≤ 3 dB
Perdita di ritorno: ≥ 45 dB
Variazione perdita di inserzione: ≤ ±0,20 dB
Tipo di fibra: Monomodale 9/125 µm
Tipo di connettore: LC/PC (altri disponibili)
Pigtail fibra: Blindato 2,0 mm, lunghezza standard 1 m
Velocità operativa: 0–300 rpm (personalizzabile)
Temperatura operativa: -40°C ~ +85°C
Temperatura di stoccaggio: -50°C ~ +90°C
Grado di protezione: IP65
Durata utile: > 100 milioni di rivoluzioni
Materiale dell'involucro: Acciaio inossidabile / Lega di alluminio
Conformità RoHS: Sì

Applicazioni

• Sistemi radar – Piattaforme antenna rotanti che richiedono trasmissione multi-canale stabile
• Teledetezione e sorveglianza – Telecamere pan-tilt, sistemi di imaging termico, stazioni terra UAV
• Automazione industriale – Tavole indicizzate rotanti, macchine per imballaggio, bracci robotici
• Apparecchiature medicali – Scanner TC, robot chirurgici, sistemi di imaging diagnostico
• Petrolio & Gas / Marittimo – Gestione dei trefoli ROV sottomarini, attrezzature di perforazione offshore
• Energia eolica – Sistemi di controllo del passo nelle turbine eoliche
• Difesa & Aerospaziale – Sistemi torrette, lanciatori missili, pod aerotrasportati

Modello / Serie
Modello / Serie: GHS025-NF-01 Series, versione standard 8 canali
Fibra: Monomodale 9/125 µm (multimodale opzionale)
Connettori: LC/PC standard (FC/ST/SC disponibili)
Perdita di inserzione: ≤ 3 dB, variazione ≤ ±0,20 dB
Perdita di ritorno: ≥ 45 dB
Protezione: IP65
Temperatura operativa: -40°C a +85°C
Velocità: 0–300 rpm (personalizzabile)
Durata utile: > 100 milioni di rivoluzioni
Involucro: Acciaio inossidabile o lega di alluminio
