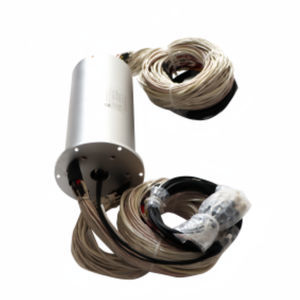

Collettore rotante elettrottico DHS070-38-1F

di fibra otticaibridodi videosorveglianza HD

Descrizione breve
Il DHS070 è un anello collettore optoelettronico a canale singolo che combina 1 canale in fibra ottica con fino a 38 circuiti elettrici in un anello di contatto conduttivo di precisione con struttura integrale in lega di alluminio. I circuiti elettrici supportano linee di segnale (2A), 10A, 20A e tensioni fino a 600 VAC/VDC. Il dispositivo consente rotazione continua o intermittente a 360° trasmettendo dati ad alta capacità e alimentazione tra componenti fissi e rotanti.

Caratteristiche

• Opzioni fibra single-mode e multi-mode
• Connettori fibra opzionali: FC, SC, ST, SMA o LC (PC e APC)
• Supporta trasmissione dati ottica ad alta capacità
• Design anti-interferenza elettromagnetica

Applicazioni tipiche
Robotica di fascia alta, sistemi di movimentazione materiali, torrette rotanti su veicoli militari, sistemi di telecomando, antenne radar, piattaforme di sensing in fibra ottica, trasmissione e controllo di video ad alta velocità, segnali digitali e analogici, apparecchiature mediche, sistemi di videosorveglianza, sistemi operativi sottomarini, illuminazione di emergenza, apparecchiature per esposizioni/display e applicazioni simili che richiedono alimentazione e segnali in fibra ottica ininterrotti durante rotazione continua a 360°.

Vantaggi

• Prodotto: Specifiche personalizzabili (diametro interno, velocità di rotazione, materiale e colore della scocca, grado di protezione). Bassa coppia, funzionamento stabile, prestazioni di trasmissione elevate; testato per oltre 10 milioni di giri.
• Azienda: Servizi OEM e ODM con team professionale di R&S e produzione e ampi spazi produttivi.
• Assistenza post-vendita: Supporto personalizzato in pre-vendita, produzione e post-vendita; garanzia di 12 mesi (esclusi danni causati dall'uomo) con riparazione o sostituzione gratuita per difetti di fabbricazione durante il periodo di garanzia.

Specifiche tecniche

• Modello: DHS070-38-1F
• Numero di circuiti: 38
• Temperatura di esercizio: -40°C ~ +65°C
• Corrente nominale: Personalizzabile
• Umidità di esercizio: ≤70%
• Tensione nominale: 0 ~ 240 VAC/VDC
• Grado di protezione: IP54
• Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
• Materiale della scocca: Lega di alluminio
• Resistenza dielettrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Materiale di contatto elettrico: Metallo prezioso
• Variazione della resistenza dinamica: <10 mΩ (tipico)
• Specifiche cavi: Cavo flessibile intrecciato stagnato isolato in Teflon colorato
• Velocità di rotazione: 0 ~ 600 giri/min
• Lunghezza cavi: 500 mm + 20 mm
