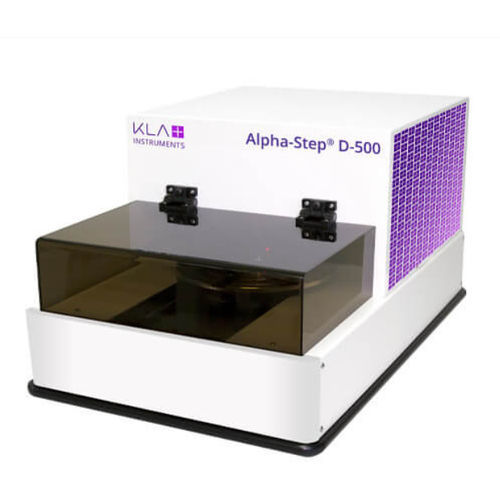

Profilometro ottico Alpha-Step D-500

3Da stiloper la misurazione della rugosità

Lo stilo profilatore Alpha-Step D-500 supporta misure 2D di altezza del gradino, rugosità, arco e sollecitazione. L'innovativa tecnologia del sensore ottico a leva offre misure ad alta risoluzione, un ampio intervallo verticale e la possibilità di misurare una forza ridotta. Il vantaggio della tecnica di misura a stilo è che si tratta di una misura diretta, indipendente dalle proprietà del materiale. La forza regolabile e la scelta dello stilo consentono di effettuare misure accurate su un'ampia gamma di strutture e materiali. Ciò consente di quantificare il processo per determinare la quantità di materiale aggiunto o rimosso, oltre a qualsiasi cambiamento nella struttura misurando la rugosità e le sollecitazioni. Immagine ingrandita della rugosità di una cella solare Caratteristiche Altezza dei gradini: Da nanometri a 1200 µm Forza ridotta: da 0,03 a 15 mg Video: fotocamera a colori ad alta risoluzione da 5MP Correzione trapezoidale: Rimuove la distorsione dovuta all'ottica della vista laterale Correzione dell'arco: Rimuove l'errore dovuto al movimento ad arco dello stilo Dimensioni compatte: Il più piccolo ingombro del sistema per un profilatore a stilo da banco Software: Interfaccia software facile da usare Grafico che mostra le misure dell'altezza del gradino Applicazioni Altezza del gradino: altezza del gradino 2D Struttura: rugosità e ondulazione 2D Forma: arco e forma 2D Sollecitazioni: sollecitazioni del film sottile 2D
